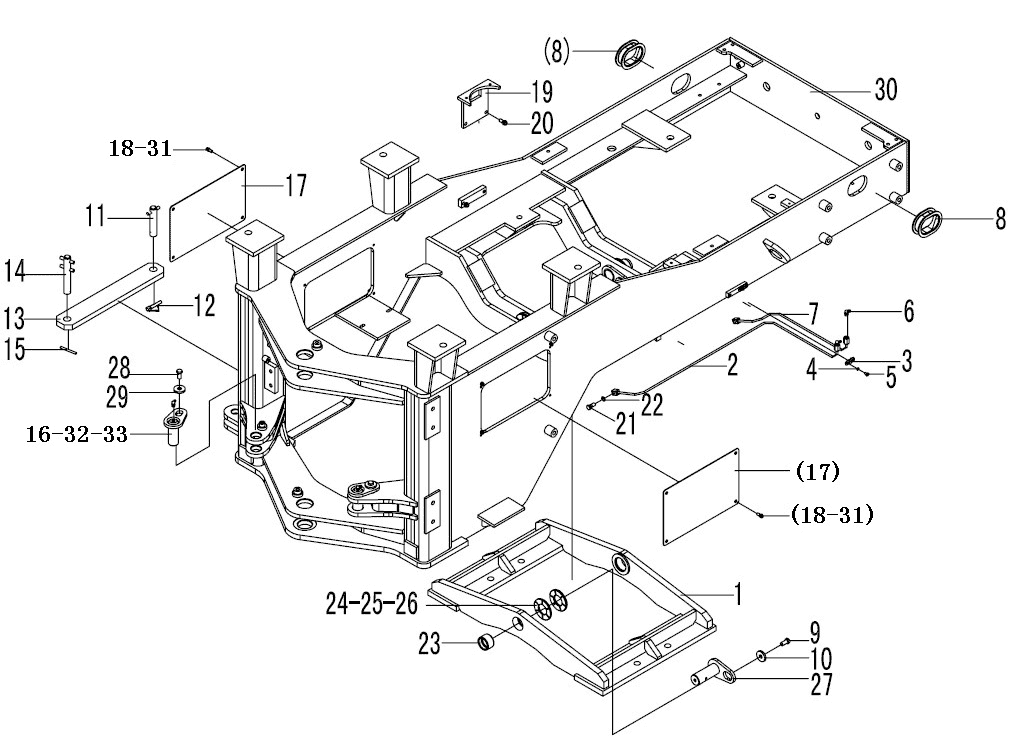

REAR FRAME ASSEMBLY

← FRONT FRAME CAB ASSEMBLY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:OSCILLATING FRAME

Каталожный номер:29270008621

Комплект:1

Примечание:

№ на схеме:2

Наименование:FRONT OIL TUBE OF SOCILLATING FRAME

Каталожный номер:29270006582

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plate

Каталожный номер:29250000311

Комплект:2

Примечание:

№ на схеме:4

Наименование:WASHER GB93-6-65Mn

Каталожный номер:4015000035

Комплект:4

Примечание:

№ на схеме:5

Наименование:SCREW GB818-M6*10EpZn-4.8

Каталожный номер:4014000024

Комплект:4

Примечание:

№ на схеме:6

Наименование:GREASE NIPPLE JB7940.1-M10*1

Каталожный номер:4030000065

Комплект:4

Примечание:

№ на схеме:7

Наименование:REAR OIL TUBE OF SOCILLATING FRAME

Каталожный номер:29270006601

Комплект:1

Примечание:

№ на схеме:8

Наименование:RUBBER SLOEVE

Каталожный номер:29270009101

Комплект:2

Примечание:

№ на схеме:9

Наименование:BOLT GB5783-M12*20EpZn-8.8

Каталожный номер:4011000087

Комплект:2

Примечание:

№ на схеме:10

Наименование:WASHER LGB001-12*45*6

Каталожный номер:4040000001

Комплект:2

Примечание:

№ на схеме:11

Наименование:FRONT PIN OF MOUNT BAR

Каталожный номер:29270006651

Комплект:1

Примечание:

№ на схеме:12

Наименование:HOLDING RING

Каталожный номер:29270000081

Комплект:1

Примечание:

№ на схеме:13

Наименование:MOUNT BAR

Каталожный номер:29270006671

Комплект:1

Примечание:

№ на схеме:14

Наименование:REAR PIN OF MOUNT BAR

Каталожный номер:29270006681

Комплект:1

Примечание:

№ на схеме:15

Наименование:SPLIT PIN GB91-8*50EpZn-Q235A

Каталожный номер:4016000194

Комплект:1

Примечание:

№ на схеме:16

Наименование:PIN

Каталожный номер:29250007971

Комплект:2

Примечание:

№ на схеме:17

Наименование:COVER PLATE

Каталожный номер:29270006701

Комплект:2

Примечание:

№ на схеме:18

Наименование:BOLT GB5783-M8*16EpZn-8.8

Каталожный номер:4011000102

Комплект:8

Примечание:

№ на схеме:19

Наименование:BRACKET

Каталожный номер:29270006711

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT GB16674-M10*20EpZn-8.8

Каталожный номер:4011000447

Комплект:2

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:29250000291

Комплект:2

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:29250000301

Комплект:4

Примечание:

№ на схеме:23

Наименование:BUSH

Каталожный номер:29270006741

Комплект:2

Примечание:

№ на схеме:24

Наименование:ADJUST SPACER

Каталожный номер:29270006751

Комплект:2

Примечание:

№ на схеме:25

Наименование:ADJUST SPACER

Каталожный номер:29270006761

Комплект:2

Примечание:

№ на схеме:26

Наименование:ADJUST SPACER

Каталожный номер:29270006771

Комплект:2

Примечание:

№ на схеме:27

Наименование:PIN LGB301-40*70R*110-40Cr

Каталожный номер:4043000143

Комплект:2

Примечание:

№ на схеме:28

Наименование:BOLT GB5783-M10*20EpZn-8.8

Каталожный номер:4011000081

Комплект:2

Примечание:

№ на схеме:29

Наименование:WASHER LGB001-10

Каталожный номер:4040000008

Комплект:2

Примечание:

№ на схеме:30

Наименование:rear frame

Каталожный номер:29260014181

Комплект:1

Примечание:

№ на схеме:31

Наименование:WASHER GB96.1-8EpZn-300HV

Каталожный номер:4015000256

Комплект:8

Примечание:

№ на схеме:32

Наименование:WASHER LGB303-35*60*1

Каталожный номер:4043000326

Комплект:4

Примечание:

№ на схеме:33

Наименование:WASHER LGB303-35*60*2

Каталожный номер:4043000327

Комплект:4

Примечание:
