LEFT BENCH GROUP

LEFT BENCH GROUP

← ENGINE HOOD ASSEMBLY RIGHT BENCH GROUP →

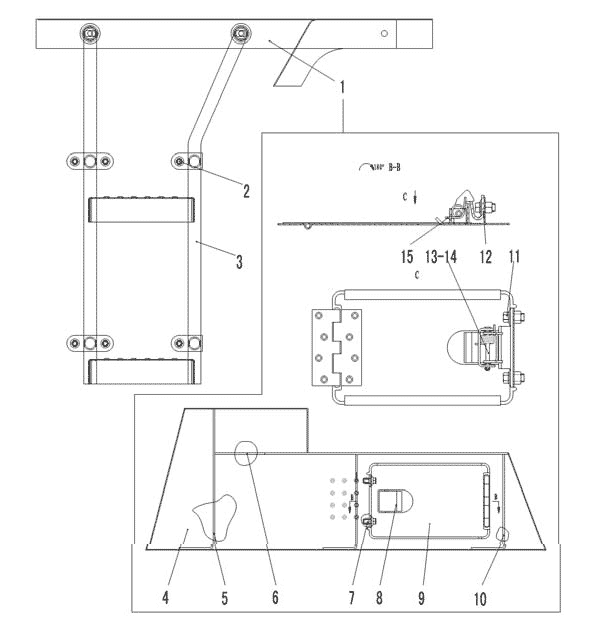

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:LEFT ROOF ASSEMBLY
Каталожный номер:29340006691
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BOLT GB16674-M12*25EpZn-8.8
Каталожный номер:4011000560
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:LEFT LADDER
Каталожный номер:29340006711
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:LEFT ROOF
Каталожный номер:29340006701
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:GUSSET PLATE
Каталожный номер:29340006571
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:PLATE
Каталожный номер:29340006551
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:NUT GB889.2-M12*1.25EpZn-8
Каталожный номер:4013000126
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:SPANNER
Каталожный номер:29340000991
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:PLATE
Каталожный номер:29340001051
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:GUSSET PLATE
Каталожный номер:29340006561
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BOLT GB16674-M12*25EpZn-8.8
Каталожный номер:4011000560
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BACK PLATE
Каталожный номер:29340000981
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:PIN ROLL GB882-B6*70EpZn-35
Каталожный номер:4016000140
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:PIN GB91-2*16EpZn-Q235A
Каталожный номер:4016000114
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SPRING
Каталожный номер:29340001001
Комплект:1
Примечание:
