Part 26

Part 26

← Part 25 Part 1 →

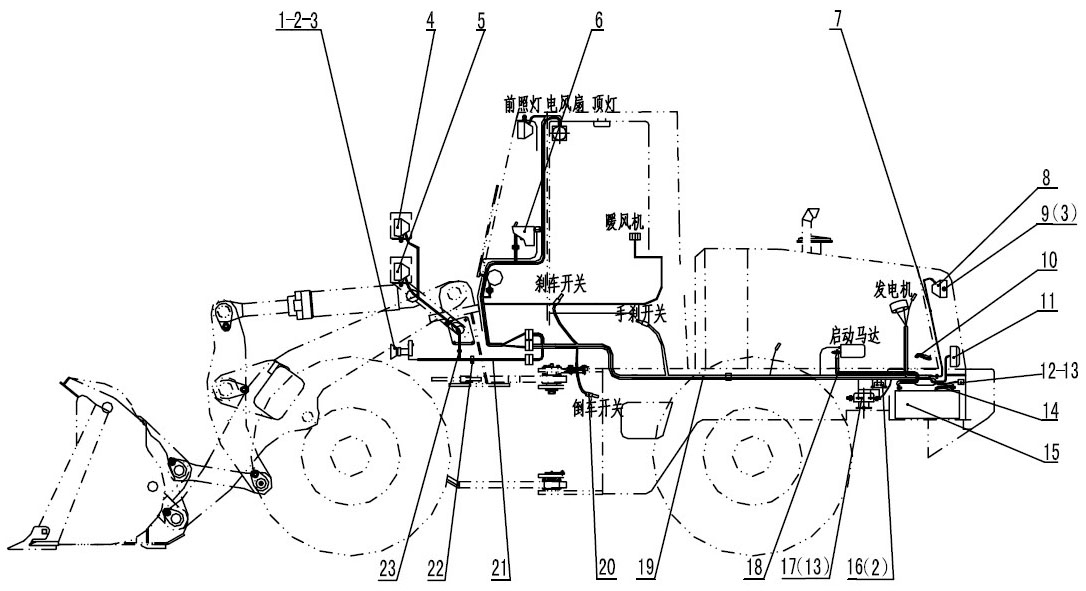

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:ELECTRIC HORN DL125-24V
Каталожный номер:4130000009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:SCREW GB818-M6*10EpZn-4.8
Каталожный номер:4014000024
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:WASHER GB97.1-6EpZn-300HV
Каталожный номер:4015000207
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:RIGHT FRONT HEAD LAMP SP-003R
Каталожный номер:4130000294
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:LEFT FRONT HEAD LAMP SP-003L
Каталожный номер:4130000293
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:PANEL ASSEMBLY Y918
Каталожный номер:29370006592
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:COVER HARNESS
Каталожный номер:29370006532
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:REAR LARGE LAMP LRD-24V
Каталожный номер:4130000211
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:SCREW GB818-M6*16EpZn-4.8
Каталожный номер:4014000026
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:EARTH WIRE
Каталожный номер:29370006541
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:REAR LAMP XH8-124V
Каталожный номер:4130000574
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:ANNUNCIATOR FM211
Каталожный номер:4130000031
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BOLT GB16674-M8*16EpZn-8.8
Каталожный номер:4011000461
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:STORAGE BATTERY WIRE
Каталожный номер:29370006551
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:BATTERY 6-QW-70
Каталожный номер:4130000045
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:STARTUP RELAY JN3A-24V
Каталожный номер:4130000015
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:MAIN SWITCH OF POWER SOURCE DK2312A
Каталожный номер:4130000005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:START MOTOR LINE
Каталожный номер:29370006562
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:BODY WIRING HARNESS
Каталожный номер:29370006572
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:PRESSURE SWITCH 310-LGK
Каталожный номер:4130000278
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:BODY WIRING HARNESS
Каталожный номер:29370006582
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:CLIP LG13-ZS4*250
Каталожный номер:4190000020
Комплект:60
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:PIPE
Каталожный номер:29350000021
Комплект:5
Примечание:
