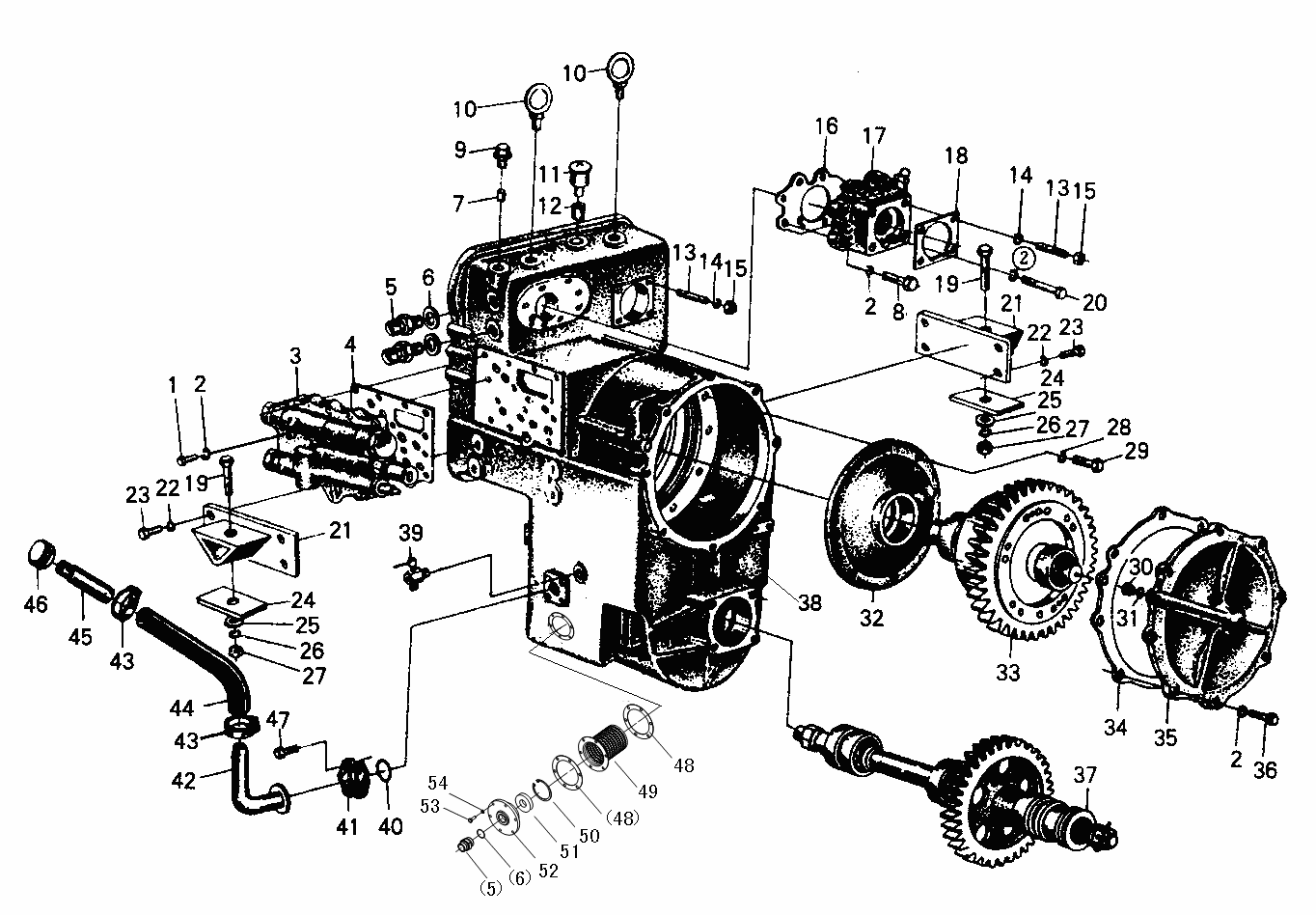

TRANSMISSION SYSTEM 1

← TORQUE CONVERTER SYSTEM TRANSMISSION SYSTEM 2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:SEALING SHIM

Каталожный номер:2905001133

Комплект:1

Примечание:

№ на схеме:

Наименование:SEALING SPACER

Каталожный номер:2905001137

Комплект:1

Примечание:

№ на схеме:1

Наименование:BOLT GB21-M10*70EpZn-8.8

Каталожный номер:4011000174

Комплект:18

Примечание:

№ на схеме:2

Наименование:WASHER GB93-10-65Mn

Каталожный номер:4015000025

Комплект:78

Примечание:

№ на схеме:3

Наименование:TRANSMISSION CONTROL VALVE ASS’Y

Каталожный номер:4120000064

Комплект:1

Примечание:

№ на схеме:4

Наименование:SEALING SPACER

Каталожный номер:2905001138

Комплект:1

Примечание:

№ на схеме:5

Наименование:FITTING GB3733.2-G28-35

Каталожный номер:4120000125

Комплект:3

Примечание:

№ на схеме:6

Наименование:O-RING GB1235-32*3.1

Каталожный номер:4030000013

Комплект:3

Примечание:

№ на схеме:7

Наименование:PLUNGER

Каталожный номер:3030900098

Комплект:1

Примечание:

№ на схеме:8

Наименование:BOLT GB5782-M10*50EpZn-8.8

Каталожный номер:4011000048

Комплект:6

Примечание:

№ на схеме:9

Наименование:PULG

Каталожный номер:3030900097

Комплект:1

Примечание:

№ на схеме:10

Наименование:LIFTING EYE SCREW GB825-M20EpZn-20

Каталожный номер:4014000030

Комплект:2

Примечание:

№ на схеме:11

Наименование:BREATHER PIPE ASS’Y

Каталожный номер:2905000005

Комплект:1

Примечание:

№ на схеме:12

Наименование:VENT DUCT

Каталожный номер:2905000006

Комплект:1

Примечание:

№ на схеме:13

Наименование:STUD GB898-M12*35EpZn-8.8

Каталожный номер:4012000003

Комплект:4

Примечание:

№ на схеме:14

Наименование:WASHER GB93-12-65Mn

Каталожный номер:4015000026

Комплект:4

Примечание:

№ на схеме:15

Наименование:NUT GB6170-M12EpZn-8

Каталожный номер:4013000020

Комплект:4

Примечание:

№ на схеме:16

Наименование:SEALING SPACER

Каталожный номер:2905001136

Комплект:1

Примечание:

№ на схеме:17

Наименование:TRANSMISSION PUMP ASS’Y

Каталожный номер:4110000248

Комплект:1

Примечание:

№ на схеме:18

Наименование:SEALING SPACER

Каталожный номер:3060900064

Комплект:2

Примечание:

№ на схеме:19

Наименование:BOLT GB5782-M20*130EpZn-8.8

Каталожный номер:4011000236

Комплект:2

Примечание:

№ на схеме:20

Наименование:BOLT GB5782-M10*75EpZn-8.8

Каталожный номер:4011000052

Комплект:2

Примечание:

№ на схеме:21

Наименование:CONNECTING SEAT

Каталожный номер:2905001192

Комплект:2

Примечание:

№ на схеме:22

Наименование:WASHER GB93-18-65Mn

Каталожный номер:4015000029

Комплект:8

Примечание:

№ на схеме:23

Наименование:BOLT GB5783-M18*40EpZn-8.8

Каталожный номер:4011000097

Комплект:8

Примечание:

№ на схеме:24

Наименование:SHOCK MOWNT

Каталожный номер:2905001195

Комплект:2

Примечание:

№ на схеме:25

Наименование:WASHER

Каталожный номер:2905001196

Комплект:4

Примечание:

№ на схеме:26

Наименование:WASHER GB93-20-65Mn

Каталожный номер:4015000030

Комплект:2

Примечание:

№ на схеме:27

Наименование:NUT GB6170-M20EpZn-8

Каталожный номер:4013000020

Комплект:2

Примечание:

№ на схеме:28

Наименование:WASHER GB93-14-65Mn

Каталожный номер:4015000027

Комплект:8

Примечание:

№ на схеме:29

Наименование:BOLT

Каталожный номер:3030900089

Комплект:8

Примечание:

№ на схеме:30

Наименование:PLUG

Каталожный номер:3030900102

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-RING GB1235-20*2.4

Каталожный номер:4030000011

Комплект:1

Примечание:

№ на схеме:32

Наименование:COVER

Каталожный номер:3030900090

Комплект:1

Примечание:

№ на схеме:33

Наименование:4TH SHAFT ASS’Y(2)

Каталожный номер:2030900019

Комплект:11

Примечание:

№ на схеме:34

Наименование:SEALING SHIM

Каталожный номер:2905001132

Комплект:1

Примечание:

№ на схеме:35

Наименование:END COVER

Каталожный номер:3030900091

Комплект:1

Примечание:

№ на схеме:36

Наименование:BOLT GB21-M10*30EpZn-8.8

Каталожный номер:4011000017

Комплект:34

Примечание:

№ на схеме:37

Наименование:OUTPUT SHAFT

Каталожный номер:2030900021

Комплект:1

Примечание:

№ на схеме:38

Наименование:TANK

Каталожный номер:3030900088

Комплект:1

Примечание:

№ на схеме:39

Наименование:PLUG FOR CHECK UP LG03-JYS1/4'

Каталожный номер:4190000010

Комплект:1

Примечание:

№ на схеме:40

Наименование:O-RING GB3452.1-37.5*3.55G

Каталожный номер:4030000029

Комплект:1

Примечание:

№ на схеме:41

Наименование:CLAMPING PLATE LGB117312550

Каталожный номер:4041000056

Комплект:1

Примечание:

№ на схеме:42

Наименование:ELBOW PIPE

Каталожный номер:2905001198

Комплект:1

Примечание:

№ на схеме:43

Наименование:CLAMP JB8870-d60

Каталожный номер:4017000007

Комплект:2

Примечание:

№ на схеме:44

Наименование:HOSE JB8406-B38*170

Каталожный номер:4120000101

Комплект:1

Примечание:

№ на схеме:45

Наименование:ELBOW PIPE

Каталожный номер:2905001199

Комплект:1

Примечание:

№ на схеме:46

Наименование:COVER

Каталожный номер:2905000026

Комплект:1

Примечание:

№ на схеме:47

Наименование:BOLT GB16674-M10*30EpZn-8.8

Каталожный номер:4011000475

Комплект:4

Примечание:

№ на схеме:48

Наименование:SPACER

Каталожный номер:3030900232

Комплект:2

Примечание:

№ на схеме:49

Наименование:OIL FILTER ASS’Y

Каталожный номер:2030900065

Комплект:1

Примечание:

№ на схеме:50

Наименование:RIONG SNAP GB893.1-70-65Mn

Каталожный номер:4015000013

Комплект:1

Примечание:

№ на схеме:51

Наименование:MAGNET LG03-CT70*32*14

Каталожный номер:4190000007

Комплект:1

Примечание:

№ на схеме:52

Наименование:CLAMPING COVER

Каталожный номер:3030900230

Комплект:1

Примечание:

№ на схеме:53

Наименование:BOLT GB5783-M8*25EpZn-8.8

Каталожный номер:4011000106

Комплект:6

Примечание:

№ на схеме:54

Наименование:WASHER GB93-8-65Mn

Каталожный номер:4015000036

Комплект:6

Примечание:
