FRONT FRAME

FRONT FRAME

← PARKING BRAKE SYSTEM REAR FRAME →

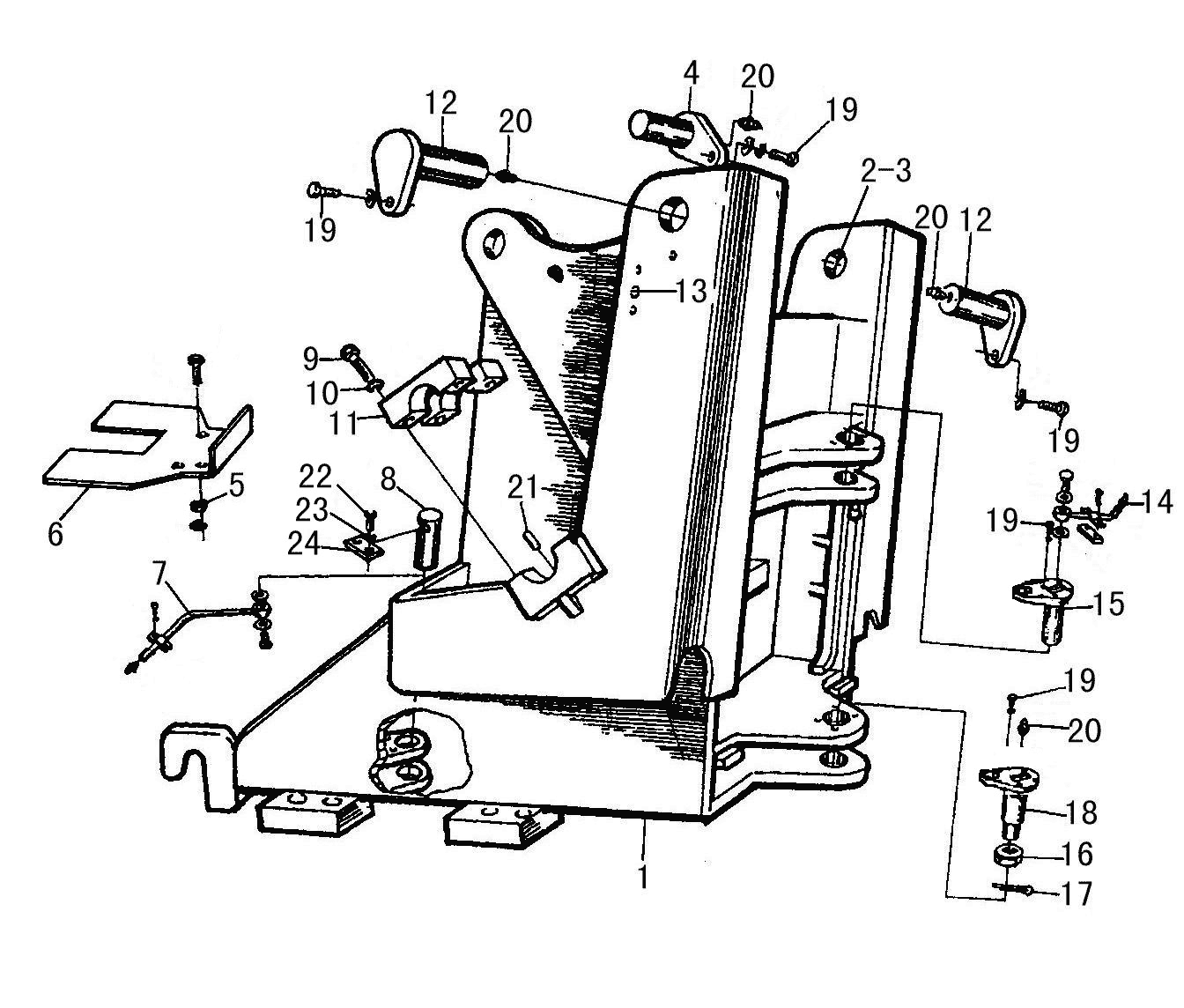

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:FRONT FRAME
Каталожный номер:2924000880
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:SPACER
Каталожный номер:3110900490
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:SPACER
Каталожный номер:3110900494
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:REAR PIN FOR TILT CYLINDER
Каталожный номер:2110900132
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:NUT GB6170-M12EpZn-8
Каталожный номер:4013000011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:CONNECTING PLATE
Каталожный номер:2912001138
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:TUBE
Каталожный номер:2110900133
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:FRONT PIN OF STEERING CYLINDER
Каталожный номер:2925000110
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BOLT GB5782-M16*90EpZn-8.8
Каталожный номер:4011000069
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:WASHER GB93-16-65Mn
Каталожный номер:4015000098
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SUPPORTED BLOCK
Каталожный номер:3110900491
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:PIN FOR LIFT ARM
Каталожный номер:2110900134
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:RUBBER SLEEVE
Каталожный номер:2925000135
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:TUBE
Каталожный номер:2110900052
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:UP ARTICULATION PIN
Каталожный номер:2925000108
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:SLOTTED NUT
Каталожный номер:2925000106
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:PIN GB91-6.3*63EpZn-Q235A
Каталожный номер:4016000113
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:UP ARTICULATION PIN
Каталожный номер:2925000102
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:BOLT GB5783-M16*30EpZn-8.8
Каталожный номер:4011000094
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:GREASE NIPPLE JB7940.1-M10*1
Каталожный номер:4030000065
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:DOWEL PIN
Каталожный номер:3110900493
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:BOLT GB5783-M12*25EpZn-8.8
Каталожный номер:4011000197
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:WASHER GB93-12-65Mn
Каталожный номер:4015000026
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:PLATE
Каталожный номер:2925000111
Комплект:2
Примечание:
