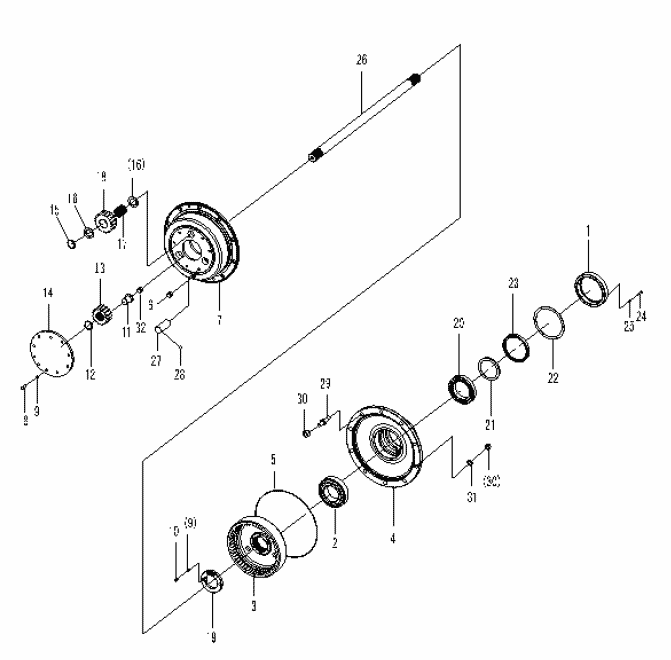

FINAL DRIVE ASSEMBLY

← REAR AXLE MAIN DRIVE ASS’Y RIM AND TYRE ASSEMBLY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COVER OF OIL SAL

Каталожный номер:2907000047

Комплект:1

Примечание:HT150

№ на схеме:2

Наименование:BEARING GB297-32221

Каталожный номер:4021000037

Комплект:1

Примечание:

№ на схеме:3

Наименование:AXLE RING GEAR

Каталожный номер:2907000048

Комплект:1

Примечание:40Cr

№ на схеме:4

Наименование:HUB WHEAL

Каталожный номер:2907000049

Комплект:1

Примечание:QT400-18

№ на схеме:5

Наименование:O-RING LGB308-440*3.5

Каталожный номер:4041000020

Комплект:1

Примечание:

№ на схеме:6

Наименование:PLUG Q/ZB286-ZG3/4'-Q235A

Каталожный номер:4120000080

Комплект:1

Примечание:

№ на схеме:7

Наименование:PLANET PINION CARRIER

Каталожный номер:2907000765

Комплект:1

Примечание:QT400-18

№ на схеме:8

Наименование:BOLT GB5783-M10*30EpZn-8.8

Каталожный номер:4011000084

Комплект:10

Примечание:

№ на схеме:9

Наименование:WASHER GB93-10-65Mn

Каталожный номер:4015000025

Комплект:11

Примечание:

№ на схеме:10

Наименование:SCREW GB70-M10*1*20EpZn-8.8

Каталожный номер:4014000016

Комплект:1

Примечание:

№ на схеме:11

Наименование:LOCK BLOCK

Каталожный номер:2907000916

Комплект:1

Примечание:45

№ на схеме:12

Наименование:RING SNAP GB894.1-52-65Mn

Каталожный номер:4015000022

Комплект:1

Примечание:

№ на схеме:13

Наименование:GEAR-SUN

Каталожный номер:2907000051

Комплект:1

Примечание:30CrMnTi

№ на схеме:14

Наименование:COVER

Каталожный номер:2907000762

Комплект:1

Примечание:HT200

№ на схеме:15

Наименование:SPACER

Каталожный номер:2907000054

Комплект:6

Примечание:40Cr

№ на схеме:16

Наименование:RING SNAP

Каталожный номер:2907000055

Комплект:6

Примечание:GCr15

№ на схеме:17

Наименование:ROLLER GB309-5*45-GCr15

Каталожный номер:4090000004

Комплект:93

Примечание:

№ на схеме:18

Наименование:PLANET GEAR

Каталожный номер:2907000056

Комплект:3

Примечание:30CrMnTi

№ на схеме:19

Наименование:ROUND NUT

Каталожный номер:2907000057

Комплект:1

Примечание:35

№ на схеме:20

Наименование:BEARING GB297-32028

Каталожный номер:4021000034

Комплект:1

Примечание:

№ на схеме:21

Наименование:ISOLATED BUSHING

Каталожный номер:2907000058

Комплект:1

Примечание:45

№ на схеме:22

Наименование:SPACER

Каталожный номер:2907000059

Комплект:1

Примечание:ЙГЙШЯХ

№ на схеме:23

Наименование:OIL SEAL HG4-692-SG170*200*15

Каталожный номер:4030000146

Комплект:1

Примечание:

№ на схеме:24

Наименование:BOLT GB5782-M8*45EpZn-8.8

Каталожный номер:4011000298

Комплект:6

Примечание:

№ на схеме:25

Наименование:WASHER GB93-8-65Mn

Каталожный номер:4015000036

Комплект:6

Примечание:

№ на схеме:26

Наименование:DIFFERENTIAL AXLE

Каталожный номер:2907000060

Комплект:1

Примечание:30CRMNTI

№ на схеме:27

Наименование:PLANET PINION SHAFT

Каталожный номер:2907000061

Комплект:3

Примечание:20CRMNTI

№ на схеме:28

Наименование:STEEL BALL GB308-9.525-GCr15

Каталожный номер:4090000008

Комплект:3

Примечание:

№ на схеме:29

Наименование:RIM BOLT

Каталожный номер:2907000062

Комплект:10

Примечание:40Cr

№ на схеме:30

Наименование:NUT GB6171-M20*1.5EpZn-8

Каталожный номер:4013000039

Комплект:10

Примечание:

№ на схеме:31

Наименование:WASHER GB93-20-65Mn

Каталожный номер:4015000030

Комплект:10

Примечание:

№ на схеме:32

Наименование:STEEL BALL GB308-17.462-GCr15

Каталожный номер:4090000006

Комплект:1

Примечание:
