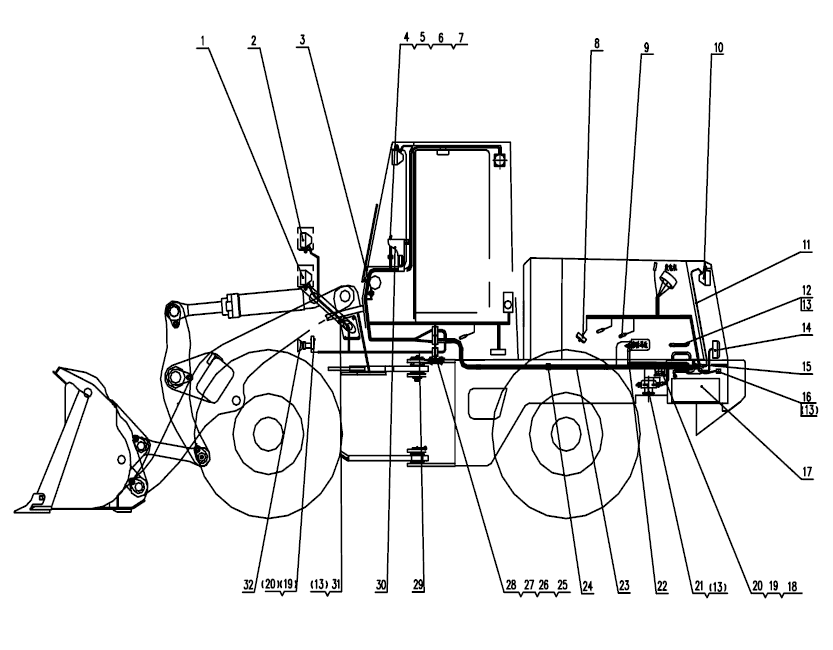

ELECTRIC SYSTEM

← WARMING MACHING HYDRAULTC TORQUE CONVERTER →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LEFT FRONT HEAD LAMP

Каталожный номер:4130000204

Комплект:1

Примечание:

№ на схеме:2

Наименование:RIGHT FRONT HEAD LAMP

Каталожный номер:4130000205

Комплект:1

Примечание:

№ на схеме:3

Наименование:PANEL HARNESS

Каталожный номер:2937000803

Комплект:1

Примечание:

№ на схеме:4

Наименование:STEERING SWITCH

Каталожный номер:4130000290

Комплект:1

Примечание:

№ на схеме:5

Наименование:BACK PLATE

Каталожный номер:2937001189

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT GB818-M6*16EpZn-4.8

Каталожный номер:4014000026

Комплект:2

Примечание:

№ на схеме:7

Наименование:LOCK WASHER GB93-5-65Mn

Каталожный номер:4015000035

Комплект:2

Примечание:

№ на схеме:8

Наименование:PRESSURE SWITCH

Каталожный номер:4130000278

Комплект:1

Примечание:

№ на схеме:9

Наименование:PRESSURE SWITCH

Каталожный номер:4130000412

Комплект:1

Примечание:

№ на схеме:10

Наименование:REAR LARGE LAMP SP-1031

Каталожный номер:4130000270

Комплект:2

Примечание:

№ на схеме:11

Наименование:REAR HOOD HARNESS

Каталожный номер:2937000104

Комплект:1

Примечание:

№ на схеме:12

Наименование:EARTH WIRE

Каталожный номер:2937000105

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT GB16674-M8*16EpZn-8.8

Каталожный номер:4011000461

Комплект:6

Примечание:

№ на схеме:14

Наименование:REAR LAMP LRTD-24V

Каталожный номер:4130000213

Комплект:2

Примечание:

№ на схеме:15

Наименование:STORAGE BATTERY WIRE

Каталожный номер:2937000106

Комплект:1

Примечание:

№ на схеме:16

Наименование:BACK-DRAFT ALARM APPARATUS

Каталожный номер:4130000031

Комплект:1

Примечание:

№ на схеме:17

Наименование:BATTERY 6-QW-120B

Каталожный номер:4130000057

Комплект:2

Примечание:

№ на схеме:18

Наименование:STARTUP RELAY

Каталожный номер:4130000015

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT GB818-M6*10EpZn-4.8

Каталожный номер:4014000024

Комплект:4

Примечание:

№ на схеме:20

Наименование:LOCK WASHER GB97.1-6EpZn-300HV

Каталожный номер:4015000207

Комплект:4

Примечание:

№ на схеме:21

Наименование:MAIN SWITCH OF POWER SOURCE

Каталожный номер:4130000005

Комплект:1

Примечание:

№ на схеме:22

Наименование:LINE FROM SWITCH TO MOTOR

Каталожный номер:2937000108

Комплект:1

Примечание:

№ на схеме:23

Наименование:REAR BODY WIRING HARNESS

Каталожный номер:2937000805

Комплект:1

Примечание:

№ на схеме:24

Наименование:LACE LG13-ZS4*25

Каталожный номер:4190000020

Комплект:40

Примечание:

№ на схеме:25

Наименование:PLATE

Каталожный номер:2937001158

Комплект:1

Примечание:

№ на схеме:26

Наименование:BOLT GB16674-M6*16EpZn-8.8

Каталожный номер:4011000153

Комплект:2

Примечание:

№ на схеме:27

Наименование:BOLT GB818-M4*16EpZn-4.8

Каталожный номер:4014000087

Комплект:10

Примечание:

№ на схеме:28

Наименование:LOCK WASHER GB97.1-4EpZn-300HV

Каталожный номер:4015000135

Комплект:10

Примечание:

№ на схеме:29

Наименование:FRONT BODY WIRING HARNESS

Каталожный номер:2937000807

Комплект:1

Примечание:

№ на схеме:30

Наименование:PANEL ZL2-235D

Каталожный номер:2937001184

Комплект:1

Примечание:

№ на схеме:31

Наименование:CLIP

Каталожный номер:2935000002

Комплект:2

Примечание:

№ на схеме:32

Наименование:ELECTRIC MAGNET DL125-24V

Каталожный номер:4130000009

Комплект:1

Примечание:
