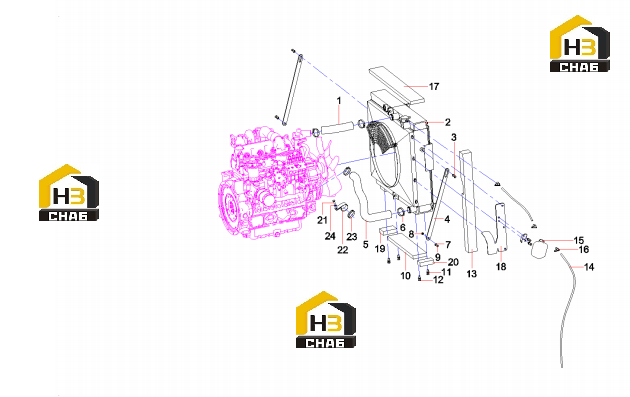

Система охлаждения 12810366

← Инструкции по эксплуатации 60309743 Радиатор 60204706 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:charging tube SY85C1K2S.1.3.3

Каталожный номер:13172881

Комплект:1

Примечание:

№ на схеме:2

Наименование:Radiator

Каталожный номер:60204706

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M12x25GB5783

Каталожный номер:A210111000037

Комплект:2

Примечание:

№ на схеме:4

Наименование:coupling barSY85C1K2S.1.3.3-1

Каталожный номер:12721572

Комплект:2

Примечание:

№ на схеме:5

Наименование:sewer tube SY85C1K2S.1.3.3-2

Каталожный номер:12726924

Комплект:1

Примечание:

№ на схеме:6

Наименование:Anchor ear, T-type

Каталожный номер:60021999

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:8

Наименование:Nut M10GB6170

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt M10×35GB5783

Каталожный номер:A210111000025

Комплект:2

Примечание:

№ на схеме:10

Наименование:sound-absorbing sponge

Каталожный номер:12725292

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:3

Примечание:

№ на схеме:12

Наименование:Bolt M12x30GB5783

Каталожный номер:A210111000038

Комплект:4

Примечание:

№ на схеме:13

Наименование:sound-absorbing sponge

Каталожный номер:12725300

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:A820606031052

Комплект:1

Примечание:

№ на схеме:15

Наименование:Tank GP, reserve

Каталожный номер:A229900004825

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:17

Наименование:sound-absorbing sponge

Каталожный номер:12725274

Комплект:1

Примечание:

№ на схеме:18

Наименование:protective plate

Каталожный номер:12825605

Комплект:1

Примечание:

№ на схеме:19

Наименование:sealing sponge SY85C1K2S.1.3.3

Каталожный номер:12824455

Комплект:1

Примечание:

№ на схеме:20

Наименование:sealing sponge SY85C1K2S.1.3.3

Каталожный номер:12824457

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M8x10GB5783

Каталожный номер:A210111000240

Комплект:1

Примечание:

№ на схеме:22

Наименование:clamp SY85C1K2S.1.3.3-10

Каталожный номер:12998083

Комплект:1

Примечание:

№ на схеме:23

Наименование:protective sleeveSY85C1K2S.1.3.3

Каталожный номер:12946086

Комплект:1

Примечание:

№ на схеме:24

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:1

Примечание:
