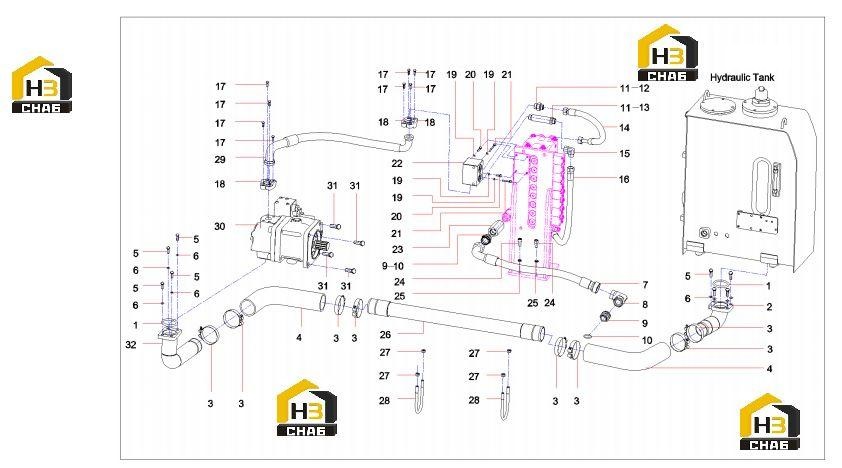

Система гидравлическая 13596950

← Блок кондиционера 60213356 Клапан распределительный и его кронштейн 13596950 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring

Каталожный номер:B230101000038

Комплект:2

Примечание:

№ на схеме:2

Наименование:Pipe, oil suction

Каталожный номер:11047200

Комплект:1

Примечание:

№ на схеме:3

Наименование:Anchor ear, T-type

Каталожный номер:A210855000052

Комплект:8

Примечание:

№ на схеме:4

Наименование:Suction hoseSY85C1K2S.1.2-1

Каталожный номер:12743973

Комплект:2

Примечание:

№ на схеме:5

Наименование:Screw M12x30GB70.110.9

Каталожный номер:A210204000337

Комплект:8

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000513

Комплект:8

Примечание:12GB93

№ на схеме:7

Наименование:Hose, rubber

Каталожный номер:B230103001921

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector, pipe

Каталожный номер:B210780000030

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:11159187

Комплект:3

Примечание:G1-M45

№ на схеме:10

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:21

Примечание:

№ на схеме:11

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:7

Примечание:

№ на схеме:12

Наименование:Connector

Каталожный номер:10165802

Комплект:10

Примечание:

№ на схеме:13

Наименование:G3/4-M26-L140

Каталожный номер:12375512

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:B230103005606

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector, pipe

Каталожный номер:B210780001310

Комплект:3

Примечание:

№ на схеме:16

Наименование:rubber hose

Каталожный номер:60261461

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:A210204000353

Комплект:8

Примечание:M14x50GB70.1 10.9

№ на схеме:18

Наименование:Flange, SAE

Каталожный номер:B210780000693

Комплект:4

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:A210204000215

Комплект:2

Примечание:M10x35GB70.1 10.9

№ на схеме:21

Наименование:Screw M10x100GB70.1 10.9

Каталожный номер:A210204000361

Комплект:2

Примечание:

№ на схеме:22

Наименование:Distributor Block SY85C1K2S.1.2

Каталожный номер:12743990

Комплект:1

Примечание:

№ на схеме:23

Наименование:Valve, check

Каталожный номер:A220401000295

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:A210204000261

Комплект:9

Примечание:

№ на схеме:25

Наименование:Washer 14GB93

Каталожный номер:24000612

Комплект:9

Примечание:

№ на схеме:26

Наименование:Suction steel

Каталожный номер:12744112

Комплект:1

Примечание:

№ на схеме:27

Наименование:Nut M12GB6170 10

Каталожный номер:A210307000031

Комплект:4

Примечание:

№ на схеме:28

Наименование:U type boltSY85C1K2S.1.2-4

Каталожный номер:12744003

Комплект:2

Примечание:

№ на схеме:29

Наименование:rubber hose

Каталожный номер:60261460

Комплект:1

Примечание:4SH25-SFS90(32)

№ на схеме:30

Наименование:Pump, plunger

Каталожный номер:60027913

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw M16x45GB70.1 10.9

Каталожный номер:A210204000232

Комплект:4

Примечание:

№ на схеме:32

Наименование:Suction steel

Каталожный номер:12744104

Комплект:1

Примечание:
