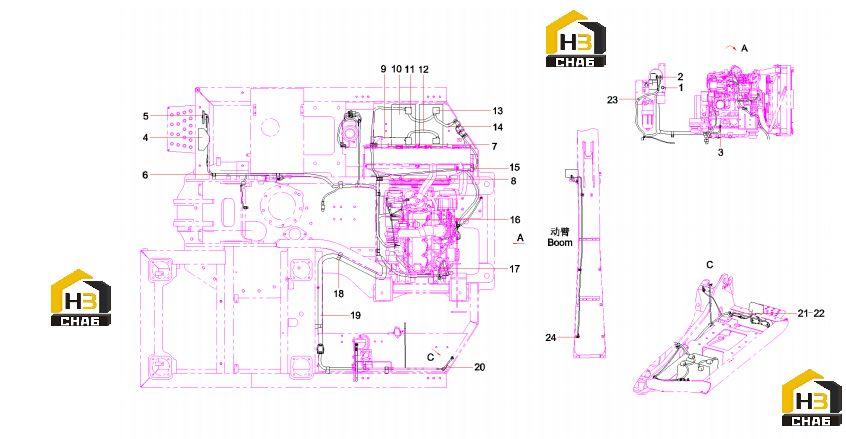

Система электрическая экскаватора 12864123

← Система электрическая sy85 12864134 Система электрическая кабины 12864115 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Socket, two-wire

Каталожный номер:B241000000022

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cluster fixed lace

Каталожный номер:60202078

Комплект:1

Примечание:

№ на схеме:3

Наименование:bolt

Каталожный номер:60212423

Комплект:1

Примечание:M12x1.25x20(GB5786) 10.9

№ на схеме:4

Наименование:Working light

Каталожный номер:60204926

Комплект:2

Примечание:

№ на схеме:5

Наименование:Horn

Каталожный номер:60211509

Комплект:1

Примечание:

№ на схеме:6

Наименование:Wire clip

Каталожный номер:60083322

Комплект:4

Примечание:

№ на схеме:7

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:4

Примечание:

№ на схеме:8

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:2

Примечание:

№ на схеме:9

Наименование:Power Supply Line

Каталожный номер:60215132

Комплект:1

Примечание:

№ на схеме:10

Наименование:Battery

Каталожный номер:B242200000026

Комплект:2

Примечание:

№ на схеме:11

Наименование:Terminal Group, Battery Negative

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:12

Наименование:Power line

Каталожный номер:60193169

Комплект:2

Примечание:

№ на схеме:13

Наименование:Terminal Group, Battery Postive

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:14

Наименование:Power line

Каталожный номер:60193172

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:4

Примечание:

№ на схеме:16

Наименование:harness support SY95C1I2H.1.3.5.4

Каталожный номер:12890639

Комплект:1

Примечание:

№ на схеме:17

Наименование:Power Supply Line

Каталожный номер:60215131

Комплект:1

Примечание:

№ на схеме:18

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:3

Примечание:

№ на схеме:19

Наименование:vehicle body harness SY85C1.5.4B

Каталожный номер:12842336

Комплект:1

Примечание:

№ на схеме:20

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:5

Примечание:

№ на схеме:21

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:20

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:24000637

Комплект:20

Примечание:10GB97.1

№ на схеме:23

Наименование:Cluster fixed lace

Каталожный номер:60197034

Комплект:4

Примечание:

№ на схеме:24

Наименование:Accessories, metal, fixed, plug-in

Каталожный номер:60041902

Комплект:1

Примечание:
