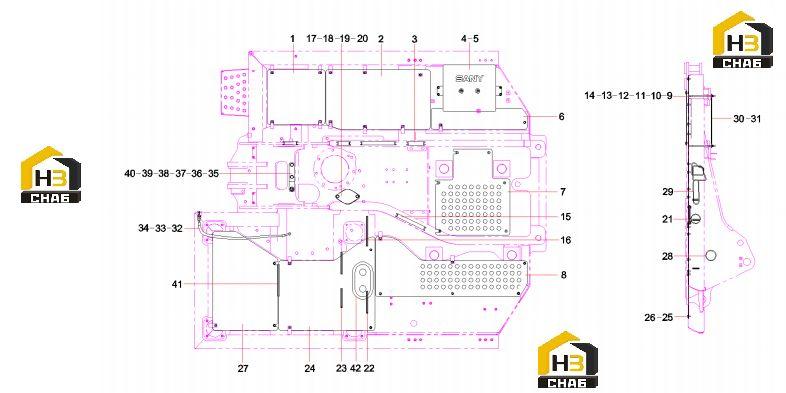

Пластины уплотнительные 12811311

← Компонент кузова 11047603 Системы двигателя 13397878 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:right front sealing

Каталожный номер:12770655

Комплект:1

Примечание:

№ на схеме:2

Наименование:right-middle sealing board

Каталожный номер:12770672

Комплект:1

Примечание:

№ на схеме:3

Наименование:Grommet

Каталожный номер:11138561

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cushion, battery

Каталожный номер:10839083

Комплект:2

Примечание:

№ на схеме:5

Наименование:Battery CoverSY85C1K2S.1.10-7

Каталожный номер:13203923

Комплект:1

Примечание:

№ на схеме:6

Наименование:right rear sealing

Каталожный номер:12771120

Комплект:1

Примечание:

№ на схеме:7

Наименование:middle sealing board

Каталожный номер:12771385

Комплект:1

Примечание:

№ на схеме:8

Наименование:left rear sealing

Каталожный номер:12771350

Комплект:1

Примечание:

№ на схеме:9

Наименование:Stud

Каталожный номер:A820301015908

Комплект:4

Примечание:

№ на схеме:10

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:8

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:10GB97.1

№ на схеме:12

Наименование:Washer

Каталожный номер:24000512

Комплект:4

Примечание:10GB93

№ на схеме:13

Наименование:Bolt M8x35GB5783

Каталожный номер:A210111000092

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:60060565

Комплект:2

Примечание:8GB96.1

№ на схеме:15

Наименование:Sheath

Каталожный номер:10613200

Комплект:1

Примечание:

№ на схеме:16

Наименование:Grommet

Каталожный номер:11138550

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cover

Каталожный номер:11048255

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gasket, seal

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:24000639

Комплект:2

Примечание:12GB97.1

№ на схеме:21

Наименование:Grommet

Каталожный номер:11138556

Комплект:1

Примечание:

№ на схеме:22

Наименование:Grommet

Каталожный номер:11138271

Комплект:2

Примечание:

№ на схеме:23

Наименование:Grommet

Каталожный номер:11138536

Комплект:1

Примечание:

№ на схеме:24

Наименование:left central sealing board

Каталожный номер:12771128

Комплект:1

Примечание:

№ на схеме:25

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:33

Примечание:

№ на схеме:26

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:33

Примечание:

№ на схеме:27

Наименование:Plate, sealing

Каталожный номер:11048247

Комплект:1

Примечание:

№ на схеме:28

Наименование:Sheath

Каталожный номер:11133805

Комплект:1

Примечание:

№ на схеме:29

Наименование:Grommet

Каталожный номер:11138562

Комплект:1

Примечание:

№ на схеме:30

Наименование:Cushion, battery

Каталожный номер:11048248

Комплект:1

Примечание:

№ на схеме:31

Наименование:battery pressure

Каталожный номер:12780139

Комплект:1

Примечание:

№ на схеме:32

Наименование:Cup, oil M10x1JB7940.1

Каталожный номер:A210804000002

Комплект:1

Примечание:

№ на схеме:33

Наименование:Connector

Каталожный номер:A820205000858

Комплект:2

Примечание:

№ на схеме:34

Наименование:Hose

Каталожный номер:B230103003046

Комплект:1

Примечание:

№ на схеме:35

Наименование:Plate, retaining

Каталожный номер:11164042

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bolt M14x30GB5783 10.9

Каталожный номер:A210111000205

Комплект:2

Примечание:

№ на схеме:37

Наименование:Washer

Каталожный номер:60238781

Комплект:2

Примечание:14GB97.1

№ на схеме:38

Наименование:Bolt M16x90GB5782 Grade 10.9

Каталожный номер:A311141609016

Комплект:1

Примечание:

№ на схеме:39

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:2

Примечание:

№ на схеме:40

Наименование:Nut M16GB617010

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:41

Наименование:Grommet

Каталожный номер:11138150

Комплект:1

Примечание:

№ на схеме:42

Наименование:Sealing sleeve of

Каталожный номер:13003636

Комплект:1

Примечание:
