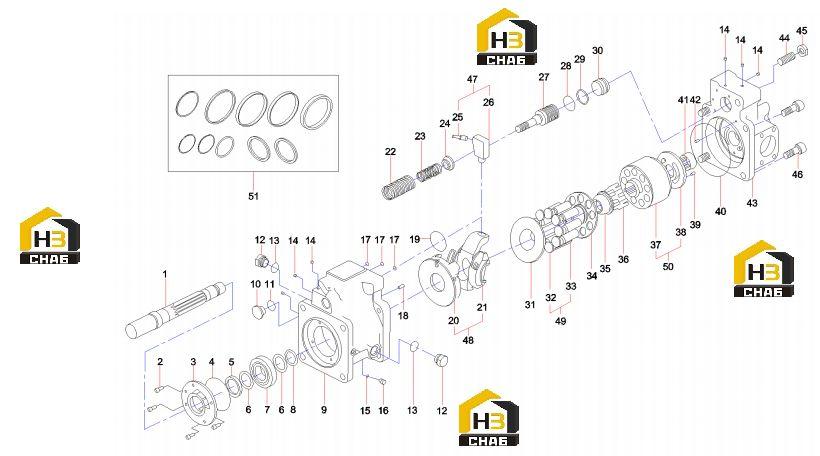

Насос плунжерный 60027913

← Крепления труб гидравлических 13596950 Бак гидравлический 12871324 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sprocket

Каталожный номер:60093153

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw, socket head

Каталожный номер:60039371

Комплект:4

Примечание:

№ на схеме:3

Наименование:Cover, oil seal

Каталожный номер:60093166

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:60093162

Комплект:1

Примечание:

№ на схеме:5

Наименование:Seal, oil

Каталожный номер:60093165

Комплект:1

Примечание:

№ на схеме:6

Наименование:Gasket

Каталожный номер:60008582

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bearing

Каталожный номер:60008741

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, snap

Каталожный номер:60039288

Комплект:1

Примечание:

№ на схеме:9

Наименование:Body, pump

Каталожный номер:60093145

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plug, oil

Каталожный номер:60093157

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:60038726

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plug, oil

Каталожный номер:60093158

Комплект:2

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:60093163

Комплект:2

Примечание:

№ на схеме:14

Наименование:Setscrew

Каталожный номер:60008728

Комплект:6

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:60082184

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plug, oil

Каталожный номер:60082178

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:60038727

Комплект:3

Примечание:

№ на схеме:18

Наименование:Pin, supporting platform

Каталожный номер:60093159

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:60093161

Комплект:1

Примечание:

№ на схеме:20

Наименование:Support AS, swash plate

Каталожный номер:60093156

Комплект:1

Примечание:

№ на схеме:21

Наименование:Sleeve, incline

Каталожный номер:60039377

Комплект:1

Примечание:

№ на схеме:22

Наименование:Spring, outer

Каталожный номер:60093155

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spring, inner

Каталожный номер:60093150

Комплект:1

Примечание:

№ на схеме:24

Наименование:Seat, spring

Каталожный номер:60093146

Комплект:1

Примечание:

№ на схеме:25

Наименование:Pin, feedback

Каталожный номер:60082157

Комплект:1

Примечание:

№ на схеме:26

Наименование:Pin, incline

Каталожный номер:60093152

Комплект:1

Примечание:

№ на схеме:27

Наименование:Plunger, servo

Каталожный номер:60093154

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-ring

Каталожный номер:60093160

Комплект:1

Примечание:

№ на схеме:29

Наименование:Ring, retaining

Каталожный номер:60093147

Комплект:1

Примечание:

№ на схеме:30

Наименование:Post, bumping

Каталожный номер:60093143

Комплект:1

Примечание:

№ на схеме:31

Наименование:Plate, shoe

Каталожный номер:B229900005449

Комплект:1

Примечание:

№ на схеме:32

Наименование:Slipper

Каталожный номер:60008517

Комплект:9

Примечание:

№ на схеме:33

Наименование:Plunger

Каталожный номер:60008519

Комплект:9

Примечание:

№ на схеме:34

Наименование:Bracket

Каталожный номер:60008516

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bushing, spherical

Каталожный номер:B229900005452

Комплект:1

Примечание:

№ на схеме:36

Наименование:Spring

Каталожный номер:60008545

Комплект:9

Примечание:

№ на схеме:37

Наименование:Body, cylinder, main pump

Каталожный номер:B229900005459

Комплект:1

Примечание:

№ на схеме:38

Наименование:Tray, oil distribution

Каталожный номер:60093151

Комплект:1

Примечание:

№ на схеме:39

Наименование:Pin

Каталожный номер:60008737

Комплект:1

Примечание:

№ на схеме:40

Наименование:O-ring

Каталожный номер:60093164

Комплект:1

Примечание:

№ на схеме:41

Наименование:Bearing

Каталожный номер:60008726

Комплект:1

Примечание:

№ на схеме:42

Наименование:Pin, spring

Каталожный номер:60038260

Комплект:1

Примечание:

№ на схеме:43

Наименование:Cover, oil distribution

Каталожный номер:60093144

Комплект:1

Примечание:

№ на схеме:44

Наименование:Screw, adjusting

Каталожный номер:60093148

Комплект:1

Примечание:

№ на схеме:45

Наименование:Nut, hex

Каталожный номер:60039359

Комплект:1

Примечание:

№ на схеме:46

Наименование:Bolt

Каталожный номер:60093149

Комплект:4

Примечание:

№ на схеме:47

Наименование:Pin GP, incline

Каталожный номер:60096755

Комплект:1

Примечание:

№ на схеме:48

Наименование:Swash plate GP

Каталожный номер:60096756

Комплект:1

Примечание:

№ на схеме:49

Наименование:Plunger GP

Каталожный номер:60096757

Комплект:9

Примечание:

№ на схеме:50

Наименование:Block GP, cylinder

Каталожный номер:60096754

Комплект:1

Примечание:

№ на схеме:51

Наименование:Plunger Pump Repair Kit

Каталожный номер:60211975

Комплект:1

Примечание:
