Кресло водителя и консоли управления 12978619

Кресло водителя и консоли управления 12978619

← Механизм управления ходом 13252054 Сиденье водителя 60102990 →

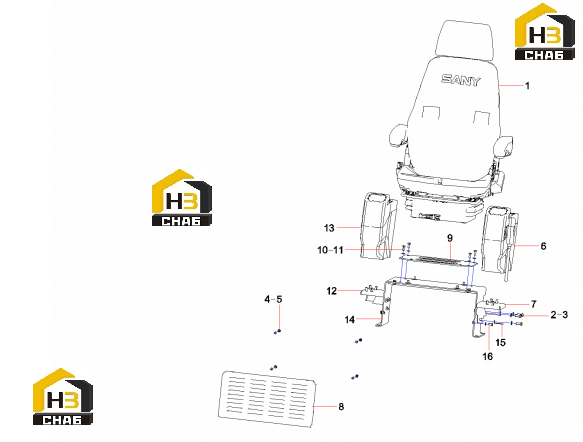

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Seat, cab, mechanical suspension
Каталожный номер:60102990
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:24000637
Комплект:14
Примечание:10GB97.1
0 ₽
шт
№ на схеме:3
Наименование:Bolt M10x25GB5783 10.9
Каталожный номер:A210111000197
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:24000511
Комплект:4
Примечание:8GB93
0 ₽
шт
№ на схеме:5
Наименование:Bolt M8x10GB5783
Каталожный номер:A210111000240
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Armrest AS, left
Каталожный номер:60096299
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Support, left armrest
Каталожный номер:10539591
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Plate, retaining
Каталожный номер:11523058
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Plate, connecting, seat
Каталожный номер:A820101343843
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt M8x20GB5783 10.9
Каталожный номер:A210111000343
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:24000633
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Support, right armrest
Каталожный номер:10539590
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Rightarmrestboxassembly
Каталожный номер:60167212
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Seat, mounting
Каталожный номер:10539589
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Clamp
Каталожный номер:A230200000170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bolt M8x16GB5783 10.9
Каталожный номер:A210111000342
Комплект:8
Примечание:
