Ковш 12145573

← Цилиндр ковша 60249062 Ковш в сборе 12145573 →

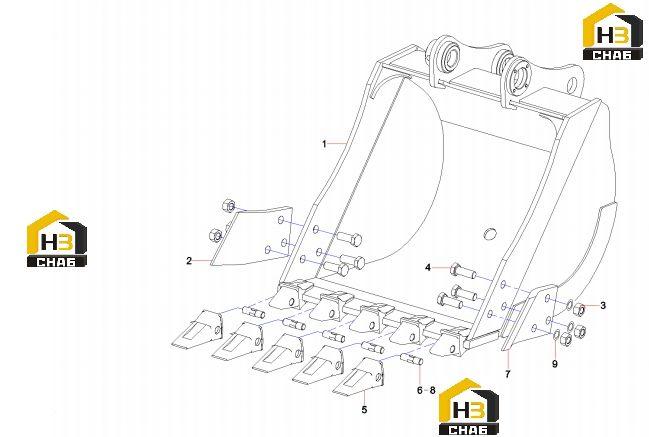

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:bucket body SY95C9I2H.3.4.1

Каталожный номер:12145584

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cutter, side

Каталожный номер:A229900007130

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nut

Каталожный номер:60012073

Комплект:8

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:A210111000301

Комплект:8

Примечание:

№ на схеме:5

Наименование:Tooth, bucket

Каталожный номер:12076809

Комплект:5

Примечание:

№ на схеме:6

Наименование:Pin, bucket tooth

Каталожный номер:12076815

Комплект:5

Примечание:

№ на схеме:7

Наименование:Cutter, side

Каталожный номер:A229900007131

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cover, tightening

Каталожный номер:12076820

Комплект:5

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:21017083

Комплект:8

Примечание:
