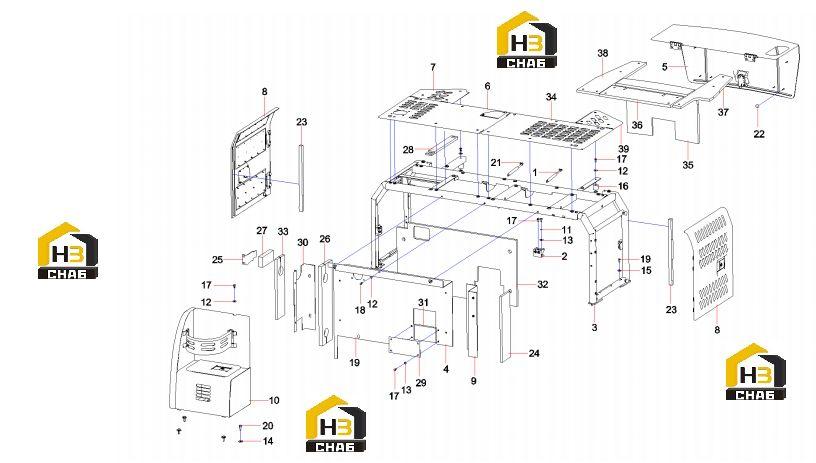

Комплектующие каркаса кабины 12891579

← Клапан b229900001009 Защелка замка 11292833 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Spring, air, rear hood

Каталожный номер:60078542

Комплект:2

Примечание:

№ на схеме:2

Наименование:Lock catch AS

Каталожный номер:11292833

Комплект:1

Примечание:

№ на схеме:3

Наименование:bracket assem. SY85C1K2S.1.6.2

Каталожный номер:12795781

Комплект:1

Примечание:

№ на схеме:4

Наименование:spacer plate SY85C1K2S.1.6.3

Каталожный номер:12795795

Комплект:1

Примечание:

№ на схеме:5

Наименование:rear hood assySY85C1K2S.1.6.4

Каталожный номер:12795799

Комплект:1

Примечание:

№ на схеме:6

Наименование:right cover plate

Каталожный номер:12795807

Комплект:1

Примечание:

№ на схеме:7

Наименование:right back cover plate

Каталожный номер:12795810

Комплект:1

Примечание:

№ на схеме:8

Наименование:left door plate

Каталожный номер:12795811

Комплект:2

Примечание:

№ на схеме:9

Наименование:baffleSY85C1K2S.1.6.8

Каталожный номер:12870292

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hood AS, engine

Каталожный номер:11047603

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000512

Комплект:2

Примечание:10GB93

№ на схеме:12

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:32

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000637

Комплект:20

Примечание:10GB97.1

№ на схеме:14

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000639

Комплект:8

Примечание:12GB97.1

№ на схеме:16

Наименование:Sleeve, spacer

Каталожный номер:A230102000054

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:41

Примечание:

№ на схеме:18

Наименование:Bolt M10x30GB5783 10.9

Каталожный номер:A210111000024

Комплект:9

Примечание:

№ на схеме:19

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:8

Примечание:

№ на схеме:20

Наименование:Bolt M12x35GB5783 10.9

Каталожный номер:A210111000203

Комплект:4

Примечание:

№ на схеме:21

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:22

Наименование:Pintle

Каталожный номер:11961759

Комплект:16

Примечание:

№ на схеме:23

Наименование:Foam

Каталожный номер:11452558

Комплект:2

Примечание:

№ на схеме:24

Наименование:plate spongeSY85C1K2S.1.6-10

Каталожный номер:12870266

Комплект:1

Примечание:

№ на схеме:25

Наименование:baffle SY85C1K2S.1.6-11

Каталожный номер:13147646

Комплект:1

Примечание:

№ на схеме:26

Наименование:small baffle

Каталожный номер:13147647

Комплект:1

Примечание:

№ на схеме:27

Наименование:baffle spongeSY85C1K2S.1.6-13

Каталожный номер:13147648

Комплект:1

Примечание:

№ на схеме:28

Наименование:sponge SY85C1K2S.1.6-14

Каталожный номер:13298531

Комплект:1

Примечание:

№ на схеме:29

Наименование:sealing board SY85C1K2S.1.6-2

Каталожный номер:12795774

Комплект:1

Примечание:

№ на схеме:30

Наименование:small baffleSY85C1K2S.1.6-3

Каталожный номер:12795775

Комплект:1

Примечание:

№ на схеме:31

Наименование:sponge on sealing board

Каталожный номер:12795776

Комплект:1

Примечание:

№ на схеме:32

Наименование:plate sponge SY85C1K2S.1.6-5

Каталожный номер:12795777

Комплект:1

Примечание:

№ на схеме:33

Наименование:baffle spongeSY85C1K2S.1.6-6

Каталожный номер:12795778

Комплект:1

Примечание:

№ на схеме:34

Наименование:left cover plateSY85C1K2S.1.6-7

Каталожный номер:12795779

Комплект:1

Примечание:

№ на схеме:35

Наименование:spongeSY85C1K2S.1.6.4-1

Каталожный номер:12870262

Комплект:1

Примечание:

№ на схеме:36

Наименование:spongeSY85C1K2S.1.6.4-2

Каталожный номер:12795796

Комплект:1

Примечание:

№ на схеме:37

Наименование:spongeSY85C1K2S.1.6.4-3

Каталожный номер:12795797

Комплект:1

Примечание:

№ на схеме:38

Наименование:spongeSY85C1K2S.1.6.4-4

Каталожный номер:12795798

Комплект:1

Примечание:

№ на схеме:39

Наименование:Coverplate，rear，left

Каталожный номер:11394661

Комплект:1

Примечание:
