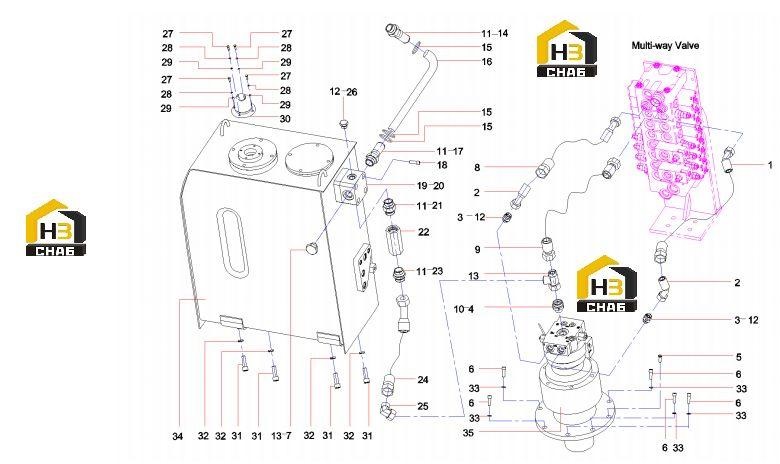

Комплектующие гидравлического бака и редуктора 13596950

← Клапан распределительный и его кронштейн 13596950 Соединения гидромотора 13596950 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose, rubber

Каталожный номер:B230103006476

Комплект:1

Примечание:

№ на схеме:2

Наименование:Joint,tube

Каталожный номер:B210780001396

Комплект:2

Примечание:

№ на схеме:3

Наименование:Pipe connector

Каталожный номер:21002822

Комплект:2

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:A820205002352

Комплект:2

Примечание:

№ на схеме:5

Наименование:Dowel

Каталожный номер:11215836

Комплект:2

Примечание:

№ на схеме:6

Наименование:Screw M16x55GB70.1 10.9

Каталожный номер:A210204000312

Комплект:6

Примечание:

№ на схеме:7

Наименование:Plug,screw

Каталожный номер:60118025

Комплект:3

Примечание:

№ на схеме:8

Наименование:Hose, rubber

Каталожный номер:B230103003747

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:B230103005266

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:21

Примечание:

№ на схеме:11

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:3

Примечание:

№ на схеме:12

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:3

Примечание:

№ на схеме:13

Наименование:Connector, pipe

Каталожный номер:21051021

Комплект:1

Примечание:

№ на схеме:14

Наименование:Return JointSY55C3K2R.1.2.16

Каталожный номер:12879311

Комплект:1

Примечание:

№ на схеме:15

Наименование:T-type anchor ear

Каталожный номер:60244178

Комплект:3

Примечание:

№ на схеме:16

Наименование:Suction hoseSY85C1K2S.1.2-14

Каталожный номер:12876583

Комплект:1

Примечание:

№ на схеме:17

Наименование:Return JointSY85C1K2S.1.2.7

Каталожный номер:13167901

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:A210204000357

Комплект:4

Примечание:M10x60GB70.1 10.9

№ на схеме:19

Наименование:O-ring 59.4x3.1JISB2401

Каталожный номер:B230101000366

Комплект:1

Примечание:

№ на схеме:20

Наименование:FlangeSY85C1K2S.1.2-2

Каталожный номер:12743983

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:A820205002464

Комплект:1

Примечание:

№ на схеме:22

Наименование:Valve, check

Каталожный номер:A220401000334

Комплект:1

Примечание:

№ на схеме:23

Наименование:Connector

Каталожный номер:A820205002468

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose, rubber

Каталожный номер:B230103003598

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connector, pipe

Каталожный номер:B210780000838

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plug

Каталожный номер:A820205002539

Комплект:1

Примечание:G1/2

№ на схеме:27

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:6GB97.1

№ на схеме:29

Наименование:Washer

Каталожный номер:60060564

Комплект:4

Примечание:6GB93

№ на схеме:30

Наименование:Breather valve

Каталожный номер:60237031

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt M16x35GB5783 10.9

Каталожный номер:A210111000212

Комплект:4

Примечание:

№ на схеме:32

Наименование:Washer 16GB96.1

Каталожный номер:60060553

Комплект:4

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:24000514

Комплект:6

Примечание:16GB93

№ на схеме:34

Наименование:Tank GP, hydraulic

Каталожный номер:12871324

Комплект:1

Примечание:

№ на схеме:35

Наименование:Reducer Assembly

Каталожный номер:60241302

Комплект:1

Примечание:
