Каркас кабины 12795781

← Защелка замка 11292833 Капот 12795799 →

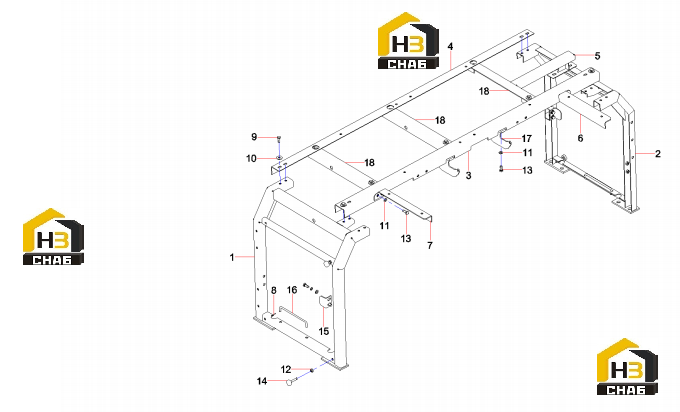

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:left door

Каталожный номер:12795784

Комплект:1

Примечание:

№ на схеме:2

Наименование:right door

Каталожный номер:12795785

Комплект:1

Примечание:

№ на схеме:3

Наименование:bracketSY85C1K2S.1.6.2.3

Каталожный номер:12795788

Комплект:1

Примечание:

№ на схеме:4

Наименование:cross rackSY85C1K2S.1.6.2.4

Каталожный номер:12795790

Комплект:1

Примечание:

№ на схеме:5

Наименование:air filter bracketSY85C1K2S.1.6.2.8

Каталожный номер:12795793

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bracket GP,rear

Каталожный номер:11388521

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bracket GP,rear

Каталожный номер:11388550

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pin 2.5x20GB91

Каталожный номер:A210491000007

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt M10x30GB5783 10.9

Каталожный номер:A210111000024

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:6

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000637

Комплект:18

Примечание:10GB97.1

№ на схеме:12

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:20

Примечание:

№ на схеме:14

Наименование:Setscrew

Каталожный номер:A810502019056

Комплект:4

Примечание:

№ на схеме:15

Наименование:Plate - Lock

Каталожный номер:10869554

Комплект:2

Примечание:

№ на схеме:16

Наименование:Catch

Каталожный номер:11020728

Комплект:2

Примечание:

№ на схеме:17

Наименование:air spring

Каталожный номер:12870313

Комплект:2

Примечание:

№ на схеме:18

Наименование:join plateSY85C1K2S.1.6.2.5-1

Каталожный номер:12870314

Комплект:3

Примечание:
