Узел электрический 12702883

Узел электрический 12702883

← Система электрическая кабины sy95c9.5c.1 12702985 Блок предохранителей 12318633 →

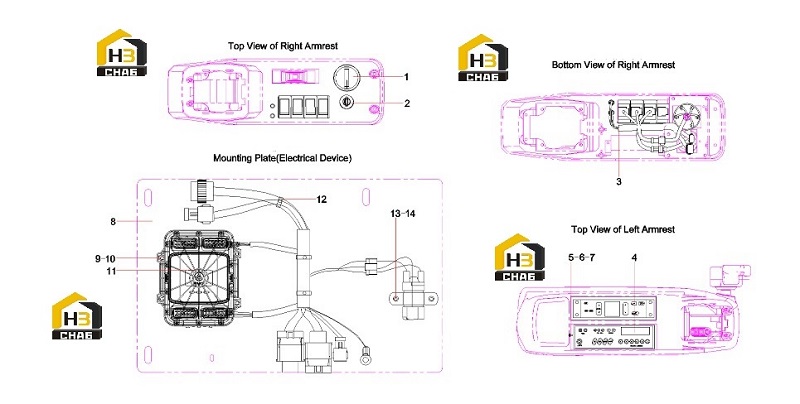

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Knob switch
Каталожный номер:60211508
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Switch, ignition
Каталожный номер:A241200001217
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Harness, control switch
Каталожный номер:11732666
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Radio
Каталожный номер:60205002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Screw M5x12GB70.1
Каталожный номер:A210204000115
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:24000630
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:24000509
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Mounting plate of electrical
Каталожный номер:12674365
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw M6x16GB70.1
Каталожный номер:A210204000130
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:24000632
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Integrated box
Каталожный номер:12318633
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Cluster fixed lace
Каталожный номер:60202078
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Screw M4x12GB818
Каталожный номер:A210210000030
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:60238782
Комплект:2
Примечание:
