Соединение a229900004501

← Комплектующие редуктора (часть2) 60026973 Цилиндр отвала 60199327 →

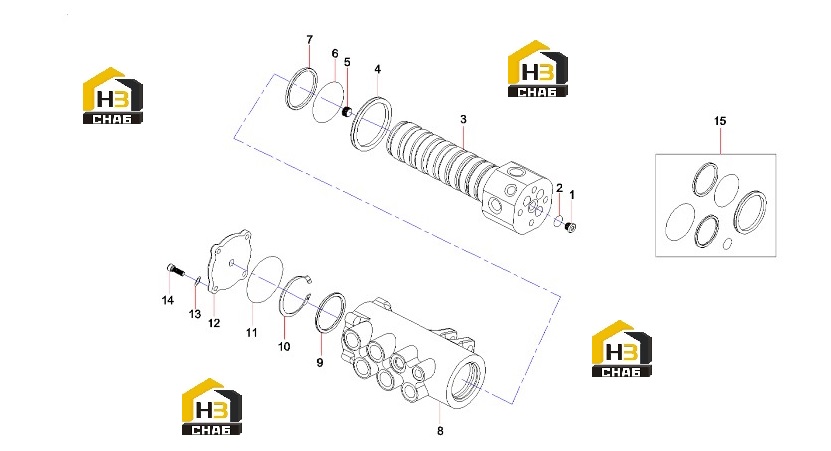

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug

Каталожный номер:60082588

Комплект:3

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:24002626

Комплект:3

Примечание:

№ на схеме:3

Наименование:Shaft, swivel joint

Каталожный номер:60038388

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seal, water

Каталожный номер:60082587

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plug, conical

Каталожный номер:60037997

Комплект:4

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:60038773

Комплект:2

Примечание:

№ на схеме:7

Наименование:Seal, rotary

Каталожный номер:60038861

Комплект:8

Примечание:

№ на схеме:8

Наименование:Body, swivel joint

Каталожный номер:60038344

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring, retaining

Каталожный номер:60038293

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring, retainer 65GB894.1

Каталожный номер:A210414000065

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:A880802010050

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cover, end

Каталожный номер:60082589

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:14

Наименование:Screw M8x30GB70.1

Каталожный номер:A210204000164

Комплект:4

Примечание:

№ на схеме:15

Наименование:Repair kit,swivel joint

Каталожный номер:60037855

Комплект:1

Примечание:
