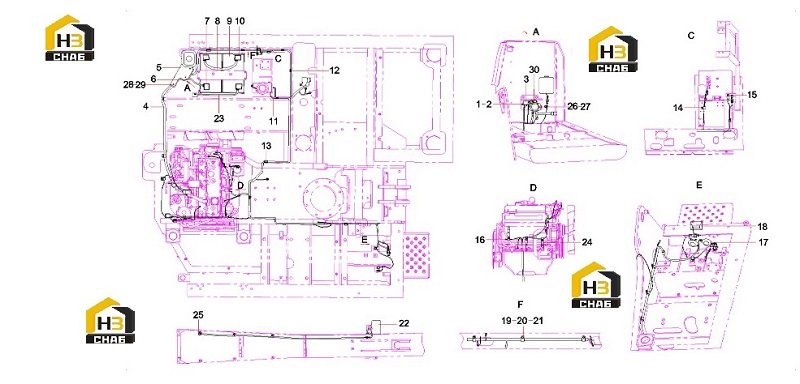

Система электрическая кабины sy95c9.5c.4 12703095

← Система электрическая 11843350 Система электрическая кабины sy95c9.5c.1 12702985 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:60060562

Комплект:2

Примечание:

№ на схеме:2

Наименование:Screw M4x12GB818

Каталожный номер:A210210000030

Комплект:2

Примечание:

№ на схеме:3

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:1

Примечание:

№ на схеме:4

Наименование:Wire, power supply

Каталожный номер:60153608

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cover, battery relay

Каталожный номер:60160302

Комплект:1

Примечание:

№ на схеме:6

Наименование:Wire, power supply

Каталожный номер:60012803

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector GP, anode, battery, A

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:8

Наименование:Wire, power supply

Каталожный номер:60012792

Комплект:1

Примечание:

№ на схеме:9

Наименование:Battery

Каталожный номер:B242200000026

Комплект:2

Примечание:

№ на схеме:10

Наименование:Connector GP, cathode, battery, A

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:11

Наименование:Vehical Body Harness

Каталожный номер:12946925

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:8

Примечание:

№ на схеме:13

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:3

Примечание:

№ на схеме:14

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:8

Примечание:

№ на схеме:15

Наименование:Socket, two-wire

Каталожный номер:B241000000022

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clip, wire

Каталожный номер:60083322

Комплект:2

Примечание:

№ на схеме:17

Наименование:horn

Каталожный номер:60241902

Комплект:1

Примечание:

№ на схеме:18

Наименование:Lamp, work

Каталожный номер:A241100000604

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:23

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:24000637

Комплект:23

Примечание:

№ на схеме:21

Наименование:Clamp, harness

Каталожный номер:-

Комплект:6

Примечание:Modification or other

№ на схеме:22

Наименование:Lamp, working

Каталожный номер:A241100000352

Комплект:1

Примечание:

№ на схеме:23

Наименование:Line, power

Каталожный номер:60012805

Комплект:1

Примечание:

№ на схеме:24

Наименование:harness supportSY95C1I2H.1.3.5.4

Каталожный номер:12890639

Комплект:1

Примечание:

№ на схеме:25

Наименование:Accessories, metal, fixed, plug-in

Каталожный номер:60041902

Комплект:1

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bolt M8x30GB5783 10.9

Каталожный номер:A210111000293

Комплект:2

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:60238783

Комплект:4

Примечание:

№ на схеме:29

Наименование:Bolt M6x16GB5783

Каталожный номер:A210111000079

Комплект:4

Примечание:

№ на схеме:30

Наименование:Relay

Каталожный номер:-

Комплект:1

Примечание:Modification or other
