Колесо направляющее 60027243

Колесо направляющее 60027243

← Натяжитель 60027244 Система электрическая 11843350 →

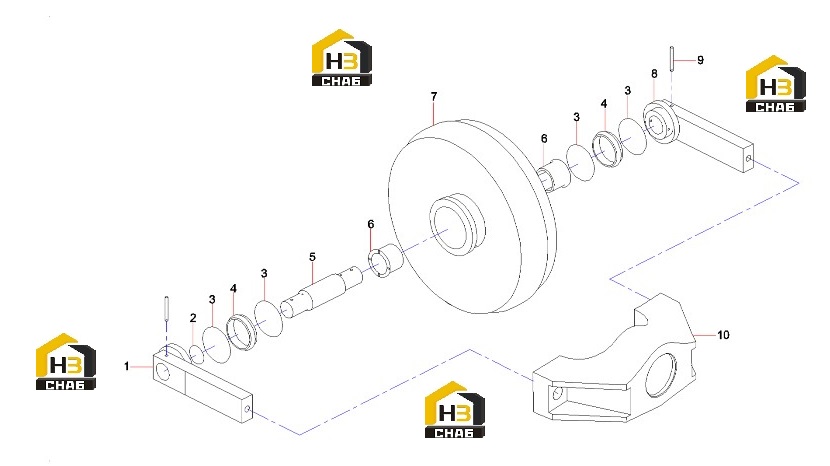

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Support, inner
Каталожный номер:60089518
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-ring
Каталожный номер:A230101000256
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:O-ring
Каталожный номер:60089533
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Ring, seal, float
Каталожный номер:60089506
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Shaft
Каталожный номер:60089527
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sleeve, shaft
Каталожный номер:60089528
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Body, wheel
Каталожный номер:60089508
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Support, outer
Каталожный номер:60089520
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pin
Каталожный номер:60089521
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:rear stay
Каталожный номер:60172749
Комплект:1
Примечание:
