Гидроклапан 11048616

← Подшипник поворотный 11316357 Редуктор 11048616 →

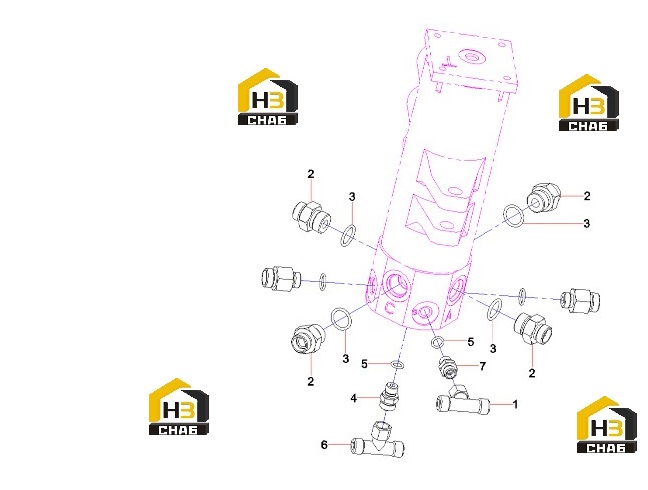

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector, pipe

Каталожный номер:B210780000172

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connector

Каталожный номер:A820205002377

Комплект:4

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:A230101000244

Комплект:4

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:A820205000894

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:2

Примечание:

№ на схеме:6

Наименование:Connector, pipe

Каталожный номер:B210780000019

Комплект:1

Примечание:

№ на схеме:7

Наименование:Fitting, pipe

Каталожный номер:21002840

Комплект:1

Примечание:
