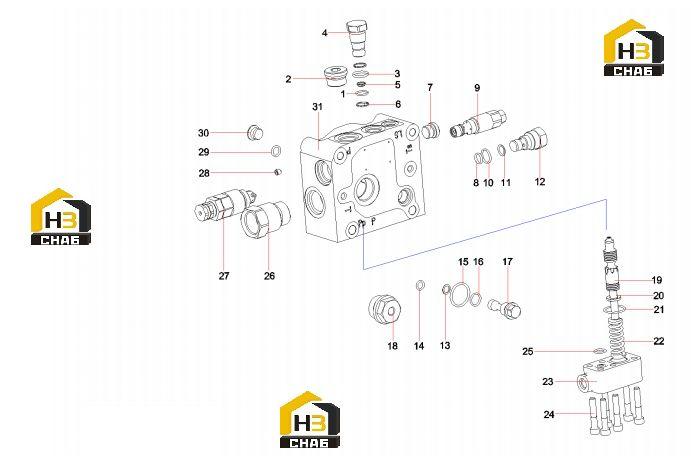

Компонент клапана распределительного 60283192

← Клапан распределительный 60275743 Компонент клапана распределительного 60283193 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring

Каталожный номер:60283267

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug

Каталожный номер:60283250

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:B230101001210

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plug

Каталожный номер:60283252

Комплект:1

Примечание:

№ на схеме:5

Наименование:Seal

Каталожный номер:60283261

Комплект:1

Примечание:

№ на схеме:6

Наименование:Back up ring

Каталожный номер:60283263

Комплект:2

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:60283251

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:A210608000027

Комплект:1

Примечание:

№ на схеме:9

Наименование:LS relief valve

Каталожный номер:60283202

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:60202357

Комплект:1

Примечание:

№ на схеме:11

Наименование:Back up ring

Каталожный номер:60283434

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plug

Каталожный номер:60283255

Комплект:1

Примечание:

№ на схеме:13

Наименование:Back up ring

Каталожный номер:60283435

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:B230101000364

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring 15.3x2.2GB3452.1

Каталожный номер:13472208

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plug

Каталожный номер:60283253

Комплект:1

Примечание:

№ на схеме:18

Наименование:Plug

Каталожный номер:60283254

Комплект:1

Примечание:

№ на схеме:19

Наименование:Un-load spool

Каталожный номер:60283239

Комплект:1

Примечание:

№ на схеме:20

Наименование:Spring seat

Каталожный номер:60283222

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:60283268

Комплект:1

Примечание:

№ на схеме:22

Наименование:Spring

Каталожный номер:60283218

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cover

Каталожный номер:60283241

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw M8x45GB70.1 10.9

Каталожный номер:23000063

Комплект:6

Примечание:

№ на схеме:25

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plug

Каталожный номер:60283244

Комплект:1

Примечание:

№ на схеме:27

Наименование:Suctionand RV

Каталожный номер:60283203

Комплект:1

Примечание:

№ на схеме:28

Наименование:Orifice Plug

Каталожный номер:60283245

Комплект:1

Примечание:

№ на схеме:29

Наименование:Plug

Каталожный номер:60283243

Комплект:1

Примечание:

№ на схеме:30

Наименование:O-ring

Каталожный номер:A210608000027

Комплект:1

Примечание:

№ на схеме:31

Наименование:Inlet block

Каталожный номер:60283205

Комплект:1

Примечание:
