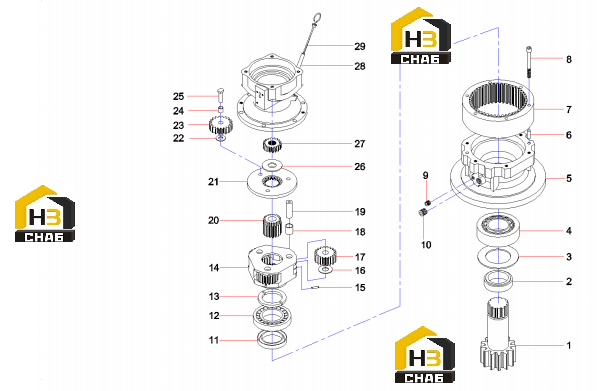

Комплектующие мотора редуктора 60184685

← Мотор редуктора 60184683 Радиатор 60234966 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gear, drive

Каталожный номер:60082592

Комплект:1

Примечание:

№ на схеме:2

Наименование:Collar, shaft

Каталожный номер:60082611

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plate

Каталожный номер:B229900005288

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bearing, conical

Каталожный номер:B221500000505

Комплект:1

Примечание:

№ на схеме:5

Наименование:Box, gear

Каталожный номер:60082599

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pin

Каталожный номер:60038617

Комплект:2

Примечание:

№ на схеме:7

Наименование:Ring, gear

Каталожный номер:B229900005280

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt, gear ring

Каталожный номер:B229900005533

Комплект:6

Примечание:

№ на схеме:9

Наименование:Plug, screw

Каталожный номер:60082604

Комплект:2

Примечание:

№ на схеме:10

Наименование:Plug, screw

Каталожный номер:60038501

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal, oil

Каталожный номер:B230101001826

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bearing, conical

Каталожный номер:B221500000506

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring, shaft locking

Каталожный номер:B229900005278

Комплект:1

Примечание:

№ на схеме:14

Наименование:Seat body II AS

Каталожный номер:60038705

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pin, spring

Каталожный номер:60082600

Комплект:3

Примечание:

№ на схеме:16

Наименование:Washer, thrust

Каталожный номер:60082608

Комплект:3

Примечание:

№ на схеме:17

Наименование:Gear, planetary

Каталожный номер:60082595

Комплект:3

Примечание:

№ на схеме:18

Наименование:Sleeve

Каталожный номер:60082597

Комплект:3

Примечание:

№ на схеме:19

Наименование:Pin

Каталожный номер:60082606

Комплект:3

Примечание:

№ на схеме:20

Наименование:Gear, sun

Каталожный номер:60082594

Комплект:1

Примечание:

№ на схеме:21

Наименование:Seat body I AS

Каталожный номер:B229900005287

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer, thrust

Каталожный номер:60082609

Комплект:6

Примечание:

№ на схеме:23

Наименование:Gear, planetary

Каталожный номер:60082596

Комплект:3

Примечание:

№ на схеме:24

Наименование:Sleeve

Каталожный номер:60082598

Комплект:3

Примечание:

№ на схеме:25

Наименование:Pin

Каталожный номер:60082607

Комплект:3

Примечание:

№ на схеме:26

Наименование:Washer, thrust

Каталожный номер:60082610

Комплект:1

Примечание:

№ на схеме:27

Наименование:Gear, sun

Каталожный номер:60082593

Комплект:1

Примечание:

№ на схеме:28

Наименование:Tube, oil level

Каталожный номер:60082590

Комплект:1

Примечание:

№ на схеме:29

Наименование:Gauge, oil level

Каталожный номер:60082613

Комплект:1

Примечание:
