Соединения в трубопроводе гидравлической системы (часть 2) sy80c1.1.4 13689643

Соединения в трубопроводе гидравлической системы (часть 2) sy80c1.1.4 13689643

← Соединения в трубопроводе гидравлической системы (часть 1) sy80c1.1.4 13689643 Клапан регулировки подачи масла b220400000388 →

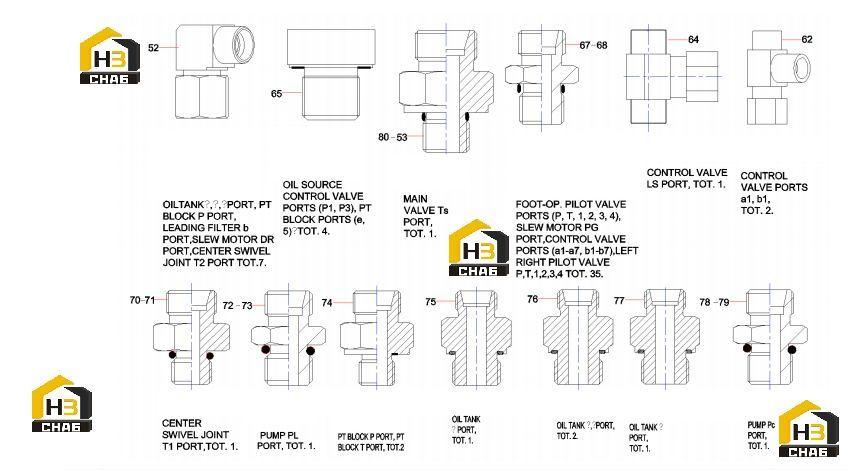

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:52
Наименование:Fitting, Elbow
Каталожный номер:B210780000024
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:53
Наименование:O-ring 13.8x2.4JISB2401
Каталожный номер:B230101000049
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:62
Наименование:Connector
Каталожный номер:B210780000170
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:64
Наименование:Connector
Каталожный номер:B210780000172
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:65
Наименование:Plug 17x19x19mm
Каталожный номер:B210780000164
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:67
Наименование:Pipe connector
Каталожный номер:21002815
Комплект:35
Примечание:
0 ₽
шт
№ на схеме:68
Наименование:O-ring
Каталожный номер:B230101000047
Комплект:35
Примечание:
0 ₽
шт
№ на схеме:70
Наименование:Connector
Каталожный номер:A820205000894
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:71
Наименование:O-ring 10.9x2.3(JISB2401)
Каталожный номер:A230101000247
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:72
Наименование:Connector
Каталожный номер:B210780000142
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:73
Наименование:O-ring
Каталожный номер:23001922
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:74
Наименование:Connector, pipe
Каталожный номер:B210780000847
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:75
Наименование:Fitting, Adapter
Каталожный номер:B210780001307
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:76
Наименование:Fitting, Adapter
Каталожный номер:B210780000179
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:77
Наименование:Connector, pipe
Каталожный номер:B210780000043
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:78
Наименование:Connector
Каталожный номер:24004879
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:79
Наименование:O-ring
Каталожный номер:23002753
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:80
Наименование:Male straight fitting reducer
Каталожный номер:21002816
Комплект:1
Примечание:
