Система воздухоочистителя sy65c3s3r.1.3.4a 13043557

← Системы двигателя sy80c1.1.3 13690895 Фильтр воздушный b222100000599 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

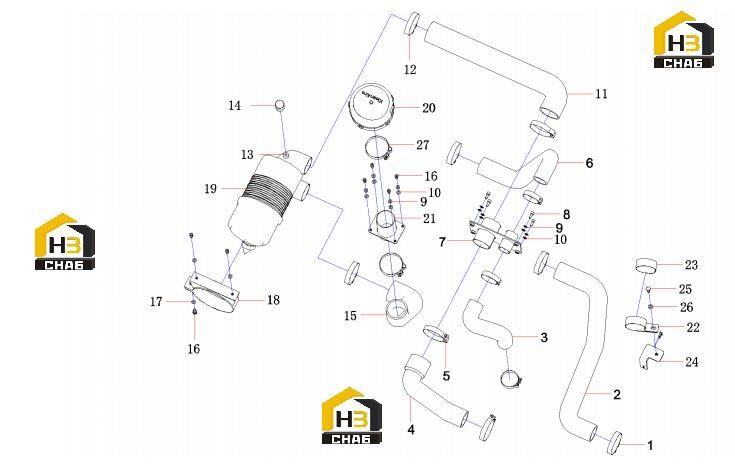

№ на схеме:1

Наименование:Clamp, T-type

Каталожный номер:A229900003104

Комплект:4

Примечание:

№ на схеме:2

Наименование:Back intake pipe

Каталожный номер:13064741

Комплект:1

Примечание:

№ на схеме:3

Наименование:center air intake tube

Каталожный номер:12980737

Комплект:1

Примечание:

№ на схеме:4

Наименование:front air intake tube

Каталожный номер:12980728

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp

Каталожный номер:A229900002031

Комплект:3

Примечание:

№ на схеме:6

Наименование:inter-cooler intake pipe

Каталожный номер:13064740

Комплект:1

Примечание:

№ на схеме:7

Наименование:steel tube

Каталожный номер:12980714

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M8x20GB70.1

Каталожный номер:A210204000147

Комплект:6

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:60060565

Комплект:8

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:24000511

Комплект:10

Примечание:

№ на схеме:11

Наименование:outer air intake tube

Каталожный номер:13168221

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clamp

Каталожный номер:A229900003759

Комплект:5

Примечание:

№ на схеме:13

Наименование:Connector, sensor,air filter

Каталожный номер:B229900003909

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sensor, air cleaner

Каталожный номер:60148482

Комплект:1

Примечание:

№ на схеме:15

Наименование:air cleaner intake

Каталожный номер:12990177

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw M8x30GB70.1

Каталожный номер:A210204000164

Комплект:5

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:24000633

Комплект:3

Примечание:

№ на схеме:18

Наименование:Hoop, air cleaner

Каталожный номер:10083933

Комплект:1

Примечание:

№ на схеме:19

Наименование:Air Filter

Каталожный номер:B222100000599

Комплект:1

Примечание:

№ на схеме:20

Наименование:pre-separation

Каталожный номер:60269356

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bracket, precleaner

Каталожный номер:10386841

Комплект:1

Примечание:

№ на схеме:22

Наименование:clamp SY65C3S3R.1.3.4-9

Каталожный номер:13065155

Комплект:1

Примечание:

№ на схеме:23

Наименование:protective sleeveSY65C3S3R.1.3.4

Каталожный номер:13216563

Комплект:1

Примечание:

№ на схеме:24

Наименование:air intake tube

Каталожный номер:13065157

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:1

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:24000637

Комплект:1

Примечание:

№ на схеме:27

Наименование:Clamp

Каталожный номер:21004569

Комплект:1

Примечание:
