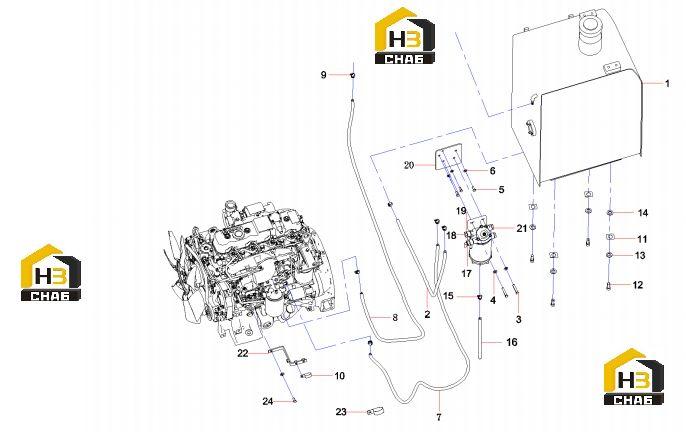

Система топливная sy80c1.1.3.5 13690893

← Радиатор 60234966 Бак топливный 10866074 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tank GP, fuel

Каталожный номер:10866074

Комплект:1

Примечание:

№ на схеме:2

Наименование:Oil inlet tube of primary

Каталожный номер:12339509

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000029

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000637

Комплект:7

Примечание:

№ на схеме:5

Наименование:Screw M8x20GB70.1 10.9

Каталожный номер:A210204000220

Комплект:3

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000633

Комплект:3

Примечание:

№ на схеме:7

Наименование:Oil inlet tube of

Каталожный номер:12158923

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:A820606020522

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose ring hoop

Каталожный номер:21053360

Комплект:7

Примечание:

№ на схеме:10

Наименование:the fixty of line

Каталожный номер:60176191

Комплект:5

Примечание:

№ на схеме:11

Наименование:Gasket

Каталожный номер:A820101118172

Комплект:10

Примечание:

№ на схеме:12

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:14

Наименование:Washer

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:15

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:1

Примечание:

№ на схеме:16

Наименование:filter drainage tube

Каталожный номер:13303621

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose GP, fuel

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:18

Наименование:Link bolt

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:19

Наименование:Shim

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:20

Наименование:oil-water separator mounting

Каталожный номер:12996933

Комплект:1

Примечание:

№ на схеме:21

Наименование:Oil-water separator assembly

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:22

Наименование:fuel pipe fixed

Каталожный номер:13108346

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clamp, harness

Каталожный номер:60149607

Комплект:5

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:5

Примечание:
