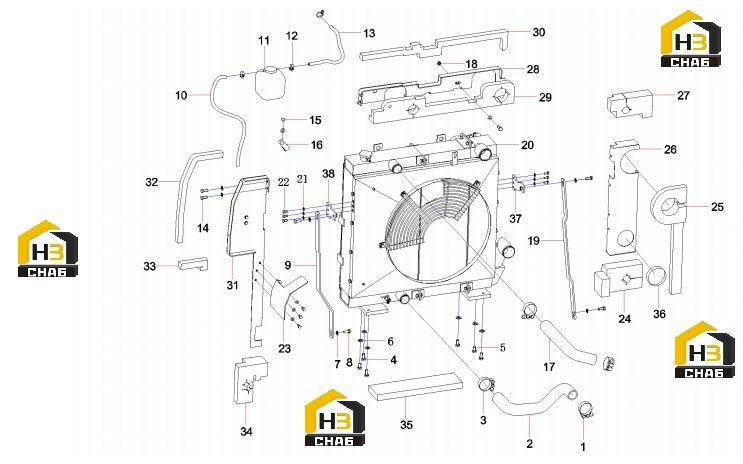

Система охлаждения двигателя sy65c3s3r.1.3.3a 13043556

← Фильтр воздушный b222100000599 Радиатор 60234966 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:T-type anchor ear

Каталожный номер:60197720

Комплект:2

Примечание:

№ на схеме:2

Наименование:Down water pipe

Каталожный номер:13064739

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clamp

Каталожный номер:60021999

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bolt M12x30

Каталожный номер:A210111000202

Комплект:5

Примечание:

№ на схеме:5

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:6

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000637

Комплект:8

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:9

Наименование:pull rod of radiator

Каталожный номер:13065154

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:11724314

Комплект:1

Примечание:

№ на схеме:11

Наименование:Tank GP, reserve

Каталожный номер:A229900004825

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:11722805

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000012

Комплект:3

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:1

Примечание:

№ на схеме:17

Наименование:Upper water pipe

Каталожный номер:13064738

Комплект:1

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:A210307000017

Комплект:1

Примечание:

№ на схеме:19

Наименование:pull rod of

Каталожный номер:13065153

Комплект:1

Примечание:

№ на схеме:20

Наименование:raditor

Каталожный номер:60234966

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210405000007

Комплект:11

Примечание:

№ на схеме:22

Наименование:Bolt M8x16

Каталожный номер:A210111000342

Комплект:11

Примечание:

№ на схеме:23

Наименование:compressor protective plate

Каталожный номер:13260678

Комплект:1

Примечание:

№ на схеме:24

Наименование:front sealing sponge

Каталожный номер:13073664

Комплект:1

Примечание:

№ на схеме:25

Наименование:spongeSY65C3S3R.1.3.3-16

Каталожный номер:13168895

Комплект:1

Примечание:

№ на схеме:26

Наименование:front sealing plate

Каталожный номер:13073622

Комплект:1

Примечание:

№ на схеме:27

Наименование:front sealing sponge

Каталожный номер:13073645

Комплект:1

Примечание:

№ на схеме:28

Наименование:upper sealing

Каталожный номер:13073789

Комплект:1

Примечание:

№ на схеме:29

Наименование:Upper sealing sponge

Каталожный номер:13073857

Комплект:1

Примечание:

№ на схеме:30

Наименование:p SY65C3S3R.1.3.3-12

Каталожный номер:13073801

Комплект:1

Примечание:

№ на схеме:31

Наименование:rear sealing

Каталожный номер:13073701

Комплект:1

Примечание:

№ на схеме:32

Наименование:Rear sealing sponge

Каталожный номер:13073757

Комплект:1

Примечание:

№ на схеме:33

Наименование:rear sealing sponge plate

Каталожный номер:13073763

Комплект:1

Примечание:

№ на схеме:34

Наименование:spongeSY65C3S3R.1.3.3-11

Каталожный номер:13073782

Комплект:1

Примечание:

№ на схеме:35

Наименование:Seal, rear

Каталожный номер:10723251

Комплект:1

Примечание:

№ на схеме:36

Наименование:front sealing board protective

Каталожный номер:13216691

Комплект:1

Примечание:

№ на схеме:37

Наименование:front pull rod

Каталожный номер:13216300

Комплект:1

Примечание:

№ на схеме:38

Наименование:pull rod supportSY75CAI3H.1.3.3.4

Каталожный номер:13028930

Комплект:1

Примечание:
