Сиденье водителя и подлокотники sy80c9s2h.1.5.3 13861554

Сиденье водителя и подлокотники sy80c9s2h.1.5.3 13861554

← Управление ходом sy135c9.1.5.2 12934780 Комплектующие сиденья 60197277 →

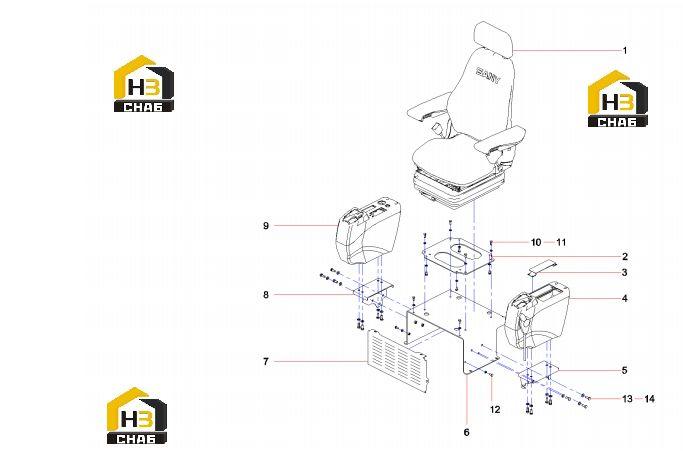

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Mechanical Suspension Driver seat
Каталожный номер:60197277
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Seat, mounting
Каталожный номер:10539589
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:cover plate SY140C1I2K.1.5.3.1
Каталожный номер:13809749
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Armrest AS, left
Каталожный номер:60096299
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Support, left armrest
Каталожный номер:10539591
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Seat, mounting
Каталожный номер:10539589
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plate - Retaining
Каталожный номер:11034866
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Support, right armrest
Каталожный номер:10539590
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Armrest AS, right
Каталожный номер:60096298
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:24000633
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M8x20
Каталожный номер:A210111000343
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt M8x16
Каталожный номер:A210111000342
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:24000637
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bolt
Каталожный номер:A210111000197
Комплект:14
Примечание:
