Пол кабины sy80c1s2h.1.5.1a 13692526

Пол кабины sy80c1s2h.1.5.1a 13692526

← Подлокотник правый 60096298 Обвес кабины sy65 13007517 →

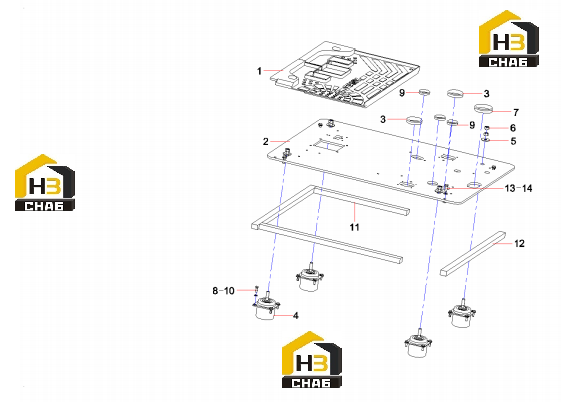

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cushion, floor
Каталожный номер:12643886
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:base plate SY80C1S2H.1.5.1.1A
Каталожный номер:13320397
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Grommet
Каталожный номер:A820606030056
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Damper, cab
Каталожный номер:60002703
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer 16GB96.1
Каталожный номер:60060553
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nut
Каталожный номер:A210307000028
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Grommet
Каталожный номер:10898697
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:A210111000024
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Grommet
Каталожный номер:A820606030059
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:24000637
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Foam
Каталожный номер:11591823
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Sponge, bottom plate, cab
Каталожный номер:A820699000677
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:A210111000203
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer 12GB1230
Каталожный номер:A210491000121
Комплект:4
Примечание:
