Насос гидравлический 60184683

← Редуктор 60047136 Комплектующие насоса гидравлического 60184683 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

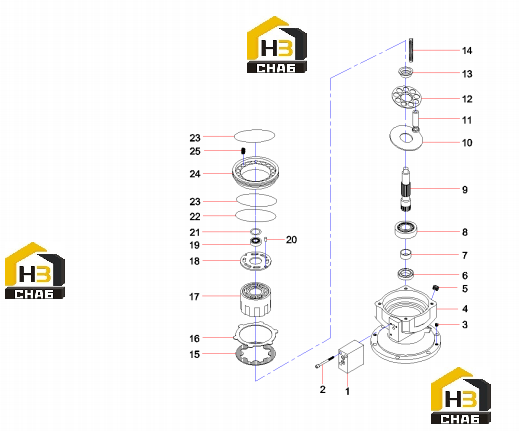

№ на схеме:1

Наименование:Valve, timing

Каталожный номер:B220401001190

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:60038529

Комплект:3

Примечание:

№ на схеме:3

Наименование:Plug, screw

Каталожный номер:60038515

Комплект:3

Примечание:

№ на схеме:4

Наименование:Seat body

Каталожный номер:60082612

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plug, screw

Каталожный номер:60038514

Комплект:1

Примечание:

№ на схеме:6

Наименование:Seal, oil

Каталожный номер:B230101001827

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sleeve, shaft

Каталожный номер:B229900005292

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bearing

Каталожный номер:B221500000508

Комплект:1

Примечание:

№ на схеме:9

Наименование:Shaft

Каталожный номер:60038676

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plate, swash

Каталожный номер:B229900005283

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plunger GP

Каталожный номер:B229900005286

Комплект:9

Примечание:

№ на схеме:12

Наименование:Disc, mounting

Каталожный номер:B229900005279

Комплект:1

Примечание:

№ на схеме:13

Наименование:Guide, ball

Каталожный номер:60038584

Комплект:1

Примечание:

№ на схеме:14

Наименование:Spring

Каталожный номер:60038238

Комплект:9

Примечание:

№ на схеме:15

Наименование:Plate, friction, static

Каталожный номер:B229900005290

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plate, friction, movable

Каталожный номер:B229900005289

Комплект:1

Примечание:

№ на схеме:17

Наименование:Block, cylinder

Каталожный номер:B229900005281

Комплект:1

Примечание:

№ на схеме:18

Наименование:Plate, thrust

Каталожный номер:B229900005282

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bearing

Каталожный номер:B221500000507

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pin

Каталожный номер:B229900005291

Комплект:2

Примечание:

№ на схеме:21

Наименование:Shim

Каталожный номер:60038318

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:B230101001824

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:B230101001825

Комплект:2

Примечание:

№ на схеме:24

Наименование:Plunger, braking

Каталожный номер:B229900005284

Комплект:1

Примечание:

№ на схеме:25

Наименование:Spring

Каталожный номер:60038239

Комплект:18

Примечание:
