Крепление ковша к рукояти sy80c1.3 13690933

Крепление ковша к рукояти sy80c1.3 13690933

← Крепление рукояти к стреле sy80c1.3 13690933 Система гидравлическая стрелы a810201068291 →

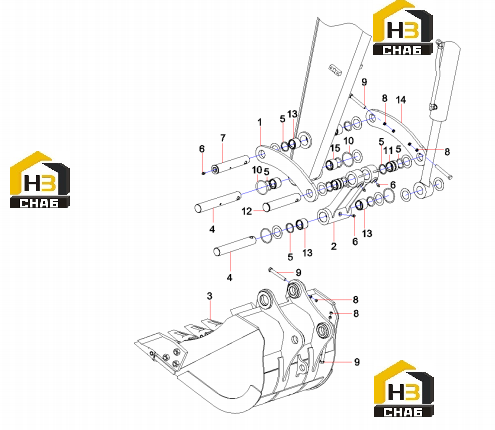

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Rocker, left
Каталожный номер:A810312090019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Rod, connecting
Каталожный номер:A810312100032
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:bucket assemblySY80C1S2H.3.4
Каталожный номер:13042522
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pin roll
Каталожный номер:A820301021349
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:DLI dust ring
Каталожный номер:B230101001119
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Butter nozzle
Каталожный номер:A210804000002
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pin roll
Каталожный номер:A820301021346
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nut
Каталожный номер:A210307000028
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M16x110GB5782
Каталожный номер:-
Комплект:4
Примечание:Modification or other
0 ₽
шт
№ на схеме:10
Наименование:O-ring
Каталожный номер:A880802010064
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Sleeve, shaft
Каталожный номер:A820202005321
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pin roll
Каталожный номер:A820301021347
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Sleeve, shaft
Каталожный номер:A820202005320
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Rocker, right
Каталожный номер:A810312090020
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Shaft Sleeve SY75.3-1A
Каталожный номер:13370484
Комплект:2
Примечание:
