Компонент клапана распределительного 60283200

Компонент клапана распределительного 60283200

← Компонент клапана распределительного 60283199 Компонент клапана распределительного 60283201 →

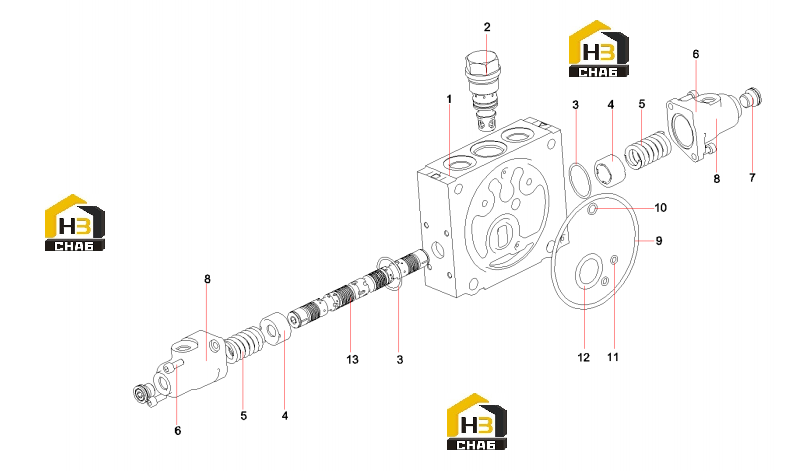

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Swing block
Каталожный номер:60283212
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Compensation valve Assy
Каталожный номер:60283216
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:O-ring
Каталожный номер:60283271
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Spring seat
Каталожный номер:60283223
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Spring
Каталожный номер:60283219
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Screw M6x16GB70.1
Каталожный номер:A210204000130
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plug
Каталожный номер:60283249
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Cover
Каталожный номер:60283436
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring
Каталожный номер:60283272
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-ring
Каталожный номер:B230101000357
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-ring
Каталожный номер:A230101000668
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-ring
Каталожный номер:B230101000581
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Swing spool Assy
Каталожный номер:60283230
Комплект:1
Примечание:
