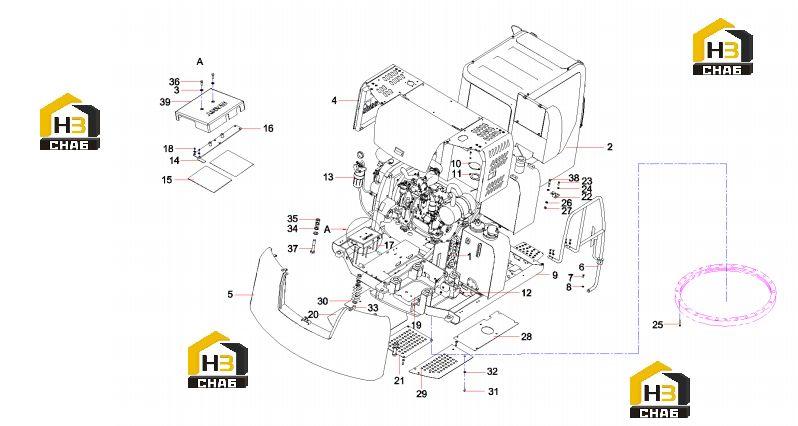

Комплектующие поворотной платформы sy80c9.1 13862428

← Компоненты основные экскаватора 13859262 Защита рвд sy80c9.1 13862428 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HYDRAULIC PILOT PIPELINE

Каталожный номер:13689643

Комплект:1

Примечание:

№ на схеме:2

Наименование:cab assy SY80C9S2H.1.5

Каталожный номер:13861798

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:60060565

Комплект:2

Примечание:

№ на схеме:4

Наименование:general assembly of covering parts

Каталожный номер:13007517

Комплект:1

Примечание:

№ на схеме:5

Наименование:Counterweight GP

Каталожный номер:11297791

Комплект:1

Примечание:

№ на схеме:6

Наименование:Handhold

Каталожный номер:10839097

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M12x30

Каталожный номер:A210111000202

Комплект:5

Примечание:

№ на схеме:8

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:5

Примечание:

№ на схеме:9

Наименование:Revolving Frame SY80C1.1.1

Каталожный номер:13691494

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cover

Каталожный номер:A820101117871

Комплект:1

Примечание:

№ на схеме:11

Наименование:Gasket, seal

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:12

Наименование:HYDRAULIC MAIN PIPELINE

Каталожный номер:13689585

Комплект:1

Примечание:

№ на схеме:13

Наименование:Power system SY80C1.1.3

Каталожный номер:13690895

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cushion, battery

Каталожный номер:A820606030643

Комплект:2

Примечание:

№ на схеме:15

Наименование:Cushion, battery

Каталожный номер:10839083

Комплект:2

Примечание:

№ на схеме:16

Наименование:Plate, pressure, battery

Каталожный номер:11587179

Комплект:1

Примечание:

№ на схеме:17

Наименование:Stud

Каталожный номер:11592968

Комплект:4

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:A210307000036

Комплект:8

Примечание:

№ на схеме:19

Наименование:Plate

Каталожный номер:A820101343405

Комплект:1

Примечание:

№ на схеме:20

Наименование:Coverplate, lower, rear left

Каталожный номер:11297725

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plate

Каталожный номер:A820101343439

Комплект:1

Примечание:

№ на схеме:22

Наименование:Plate, retaining

Каталожный номер:A820101343538

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M14x30

Каталожный номер:A210111000205

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:60238781

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:A311141609016

Комплект:24

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:A210491000118

Комплект:25

Примечание:

№ на схеме:27

Наименование:Nut

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:28

Наименование:Coverplate, lower, front rear

Каталожный номер:10838945

Комплект:1

Примечание:

№ на схеме:29

Наименование:Coverplate, lower, rear right

Каталожный номер:11297633

Комплект:1

Примечание:

№ на схеме:30

Наименование:Plate

Каталожный номер:10138335

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:38

Примечание:

№ на схеме:32

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:40

Примечание:

№ на схеме:33

Наименование:Screw

Каталожный номер:A210110000450

Комплект:1

Примечание:

№ на схеме:34

Наименование:Washer 30GB1230

Каталожный номер:A210444000003

Комплект:7

Примечание:

№ на схеме:35

Наименование:Nut

Каталожный номер:A210307000009

Комплект:4

Примечание:

№ на схеме:36

Наименование:Bolt

Каталожный номер:A210111000092

Комплект:2

Примечание:

№ на схеме:37

Наименование:Bolt M30x170

Каталожный номер:A210110000435

Комплект:2

Примечание:

№ на схеме:38

Наименование:Screw M16x120GB5782

Каталожный номер:A210110000035

Комплект:1

Примечание:

№ на схеме:39

Наименование:Cover, battery

Каталожный номер:11685533

Комплект:1

Примечание:
