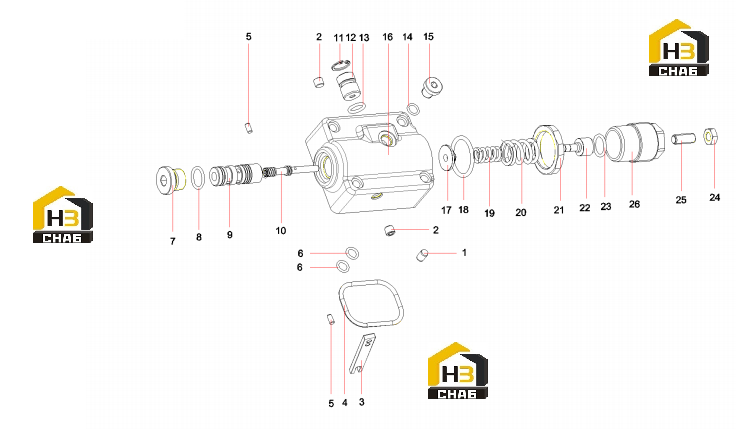

Комплектующие плунжерного насоса (часть 2) 60275742

← Комплектующие плунжерного насоса (часть 1) 60275742 Комплектующие регулирующего клапана 60282044 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lock pin

Каталожный номер:60282083

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug

Каталожный номер:60282077

Комплект:2

Примечание:

№ на схеме:3

Наименование:Shift Fork

Каталожный номер:60282085

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:A210608000179

Комплект:1

Примечание:

№ на схеме:5

Наименование:pin

Каталожный номер:60282086

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring 7.8x1.9JISB2401

Каталожный номер:A210608000097

Комплект:2

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:60282087

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring 15.3x2.2GB3452.1

Каталожный номер:13472208

Комплект:1

Примечание:

№ на схеме:9

Наименование:Valve pocket

Каталожный номер:60282088

Комплект:1

Примечание:

№ на схеме:10

Наименование:spool

Каталожный номер:60282089

Комплект:1

Примечание:

№ на схеме:11

Наименование:Circlip

Каталожный номер:60282090

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rotating pin

Каталожный номер:60282091

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:21007875

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plug

Каталожный номер:60282092

Комплект:1

Примечание:

№ на схеме:16

Наименование:housing

Каталожный номер:60282093

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spring seat

Каталожный номер:60282094

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:A210608000164

Комплект:1

Примечание:

№ на схеме:19

Наименование:spring

Каталожный номер:60282095

Комплект:1

Примечание:

№ на схеме:20

Наименование:spring

Каталожный номер:60282096

Комплект:1

Примечание:

№ на схеме:21

Наименование:nut

Каталожный номер:60282097

Комплект:1

Примечание:

№ на схеме:22

Наименование:Spring seat

Каталожный номер:60282098

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:60144289

Комплект:1

Примечание:

№ на схеме:24

Наименование:nut

Каталожный номер:60282099

Комплект:1

Примечание:

№ на схеме:25

Наименование:Adjustable bolt

Каталожный номер:60282100

Комплект:1

Примечание:

№ на схеме:26

Наименование:Sleeve

Каталожный номер:60282101

Комплект:1

Примечание:
