Каркас sy65c3s3r.1.6.1a 13465982

← Крышка задняя кабины 11297512 Противовес 11297791 →

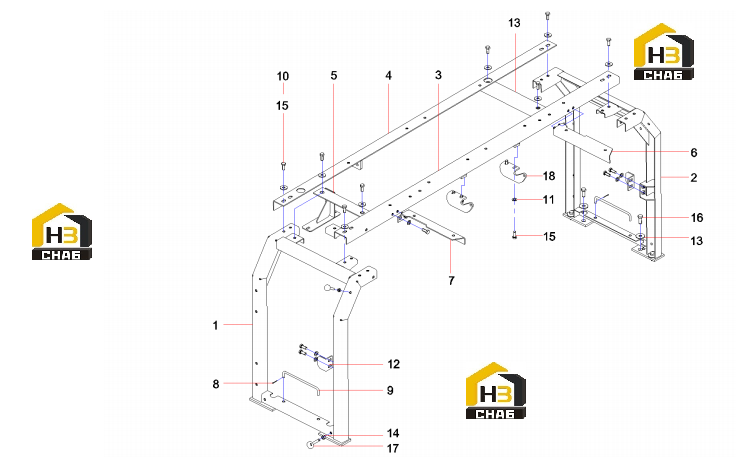

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:left door support

Каталожный номер:13927612

Комплект:1

Примечание:

№ на схеме:2

Наименование:right door support

Каталожный номер:13919516

Комплект:1

Примечание:

№ на схеме:3

Наименование:bracket SY65C3S3R.1.6.1.2A

Каталожный номер:13465977

Комплект:1

Примечание:

№ на схеме:4

Наименование:cross rack SY65C3S3R.1.6.1.3A

Каталожный номер:13465978

Комплект:1

Примечание:

№ на схеме:5

Наименование:air cleaner bracket

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:6

Наименование:Bracket As - Rear

Каталожный номер:11291906

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bracket As - Door (Rear)

Каталожный номер:11291991

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pin, Cotter

Каталожный номер:A210491000007

Комплект:2

Примечание:

№ на схеме:9

Наименование:Catch

Каталожный номер:11020728

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000637

Комплект:16

Примечание:

№ на схеме:12

Наименование:Plate - Lock

Каталожный номер:10869554

Комплект:2

Примечание:

№ на схеме:13

Наименование:Plate - Connecting (Rh)

Каталожный номер:11234423

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:A210307000036

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000012

Комплект:16

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:4

Примечание:

№ на схеме:17

Наименование:Setscrew

Каталожный номер:A810502019056

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bracket - Spring (Air)

Каталожный номер:11291973

Комплект:2

Примечание:
