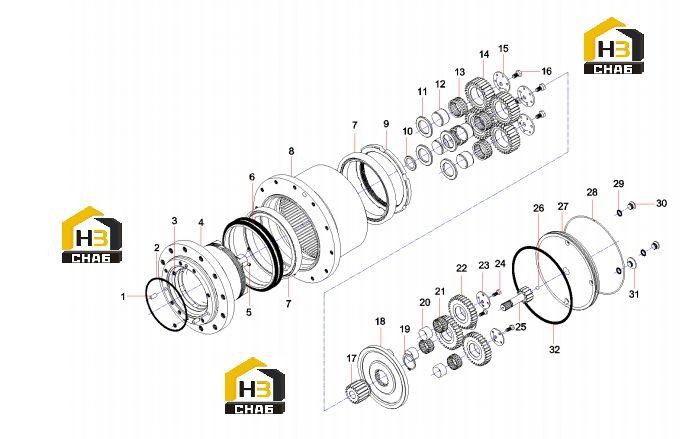

Узел редуктора 60253987

← Винты регулировки мотора редуктора 60253986 Цепи и башмаки гусениц 10786223 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pin, straight

Каталожный номер:60098552

Комплект:2

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:60091802

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:60091798

Комплект:2

Примечание:

№ на схеме:4

Наименование:Hub

Каталожный номер:60209608

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:24004294

Комплект:2

Примечание:

№ на схеме:6

Наименование:Seal, floating

Каталожный номер:60209617

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bearing, ball

Каталожный номер:60209614

Комплект:2

Примечание:

№ на схеме:8

Наименование:Housing

Каталожный номер:60209607

Комплект:1

Примечание:

№ на схеме:9

Наименование:Nut, ring

Каталожный номер:60098531

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring, thrust

Каталожный номер:60098511

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring, thrust

Каталожный номер:60098510

Комплект:4

Примечание:

№ на схеме:12

Наименование:Ring, inner

Каталожный номер:60209616

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bearing, needle

Каталожный номер:60209615

Комплект:4

Примечание:

№ на схеме:14

Наименование:Gear, planetary

Каталожный номер:60209613

Комплект:4

Примечание:

№ на схеме:15

Наименование:Gasket, thrust

Каталожный номер:60098544

Комплект:4

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:60144455

Комплект:4

Примечание:M10x20JISB1176 10.9

№ на схеме:17

Наименование:Gear, sun

Каталожный номер:60209612

Комплект:1

Примечание:

№ на схеме:18

Наименование:Carrier, planetary gear

Каталожный номер:60209609

Комплект:1

Примечание:

№ на схеме:19

Наименование:Clamp

Каталожный номер:60209618

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring, inner

Каталожный номер:60098504

Комплект:3

Примечание:

№ на схеме:21

Наименование:Bearing, needle

Каталожный номер:60098515

Комплект:3

Примечание:

№ на схеме:22

Наименование:Gear, sun

Каталожный номер:60209611

Комплект:3

Примечание:

№ на схеме:23

Наименование:Gasket, thrust

Каталожный номер:60098545

Комплект:3

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:24000380

Комплект:3

Примечание:

№ на схеме:25

Наименование:Gear, sun

Каталожный номер:60209610

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ball, steel

Каталожный номер:60038042

Комплект:1

Примечание:

№ на схеме:27

Наименование:Cover, end

Каталожный номер:60098527

Комплект:1

Примечание:

№ на схеме:28

Наименование:Ring

Каталожный номер:60081926

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:60038799

Комплект:3

Примечание:

№ на схеме:30

Наименование:Plug

Каталожный номер:60062347

Комплект:2

Примечание:

№ на схеме:31

Наименование:Plug, screw

Каталожный номер:60081974

Комплект:1

Примечание:

№ на схеме:32

Наименование:O-ring

Каталожный номер:60038797

Комплект:1

Примечание:
