Крепление ковша 13312289

Крепление ковша 13312289

← Узел рукояти 13312289 Трубопровод стрелы 13312076 →

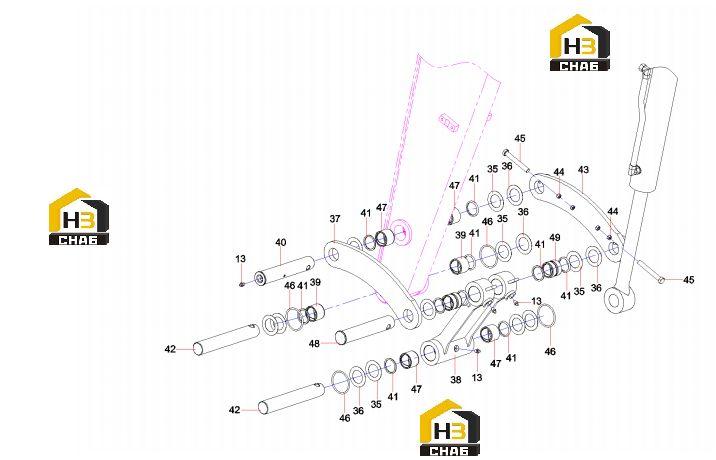

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:13
Наименование:Fitting, Grease
Каталожный номер:A210804000002
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Shim
Каталожный номер:A820102010783
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Shim
Каталожный номер:A820102010784
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Rocker, right
Каталожный номер:A810312090020
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Rod, connecting
Каталожный номер:A810312100032
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Shaft Sleeve SY75.3-1A
Каталожный номер:13370484
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:Pin roll
Каталожный номер:A820301021346
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:DLI dust ring
Каталожный номер:B230101001119
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:Pin roll
Каталожный номер:A820301021349
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:Rocker, left
Каталожный номер:A810312090019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:Nut
Каталожный номер:A210307000028
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:Bolt M16x110GB5782
Каталожный номер:A210110000034
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:O-ring
Каталожный номер:A880802010064
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:Sleeve, shaft
Каталожный номер:A820202005320
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:Pin roll
Каталожный номер:A820301021347
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:Sleeve, shaft
Каталожный номер:A820202005321
Комплект:2
Примечание:
