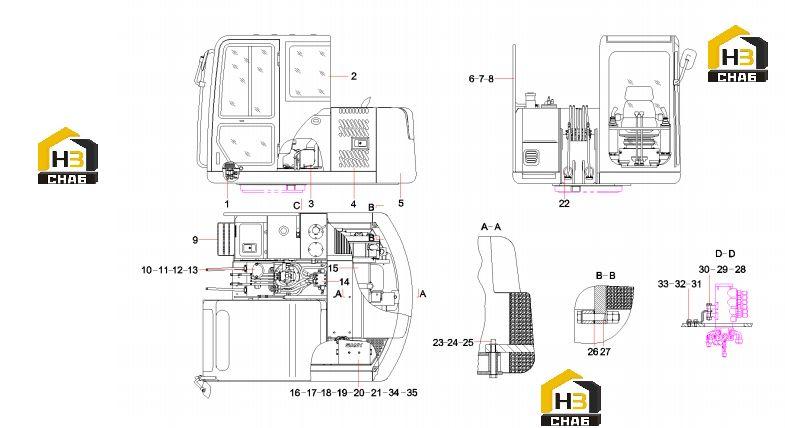

Комплектующие поворотной платформы 13318117

← Компоненты основные экскаватора 13256594 Защита рвд 13318117 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pilot pipeline SY75C9I4R.1.4

Каталожный номер:13312078

Комплект:1

Примечание:

№ на схеме:2

Наименование:cab SY75C9I4R.1.5

Каталожный номер:13317173

Комплект:1

Примечание:

№ на схеме:3

Наименование:Air conditioning SY75C9I4R.1.8

Каталожный номер:13300670

Комплект:1

Примечание:

№ на схеме:4

Наименование:General assembly of covering parts

Каталожный номер:13316855

Комплект:1

Примечание:

№ на схеме:5

Наименование:Counterweight assembly

Каталожный номер:13316907

Комплект:1

Примечание:

№ на схеме:6

Наименование:Handhold

Каталожный номер:10839097

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:5

Примечание:

№ на схеме:8

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:5

Примечание:

№ на схеме:9

Наименование:Revolving Frame SY75C9I4R.1.1

Каталожный номер:13315375

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cover

Каталожный номер:A820101117871

Комплект:1

Примечание:

№ на схеме:11

Наименование:Gasket, seal

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:40

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210404000003

Комплект:40

Примечание:

№ на схеме:14

Наименование:Hydraulic main pipeline

Каталожный номер:13312077

Комплект:1

Примечание:

№ на схеме:15

Наименование:power system SY75C9I4R.1.3

Каталожный номер:13275621

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cushion, battery

Каталожный номер:10839083

Комплект:2

Примечание:

№ на схеме:17

Наименование:boardSY75C3.1-12

Каталожный номер:12826996

Комплект:1

Примечание:

№ на схеме:18

Наименование:Stud

Каталожный номер:A820301015908

Комплект:4

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:A210307000036

Комплект:4

Примечание:

№ на схеме:20

Наименование:Cover, battery

Каталожный номер:11685533

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210111000092

Комплект:2

Примечание:

№ на схеме:22

Наименование:Sheath

Каталожный номер:12158298

Комплект:2

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:A210110000450

Комплект:1

Примечание:M30x240GB5782 10.9

№ на схеме:24

Наименование:Washer 30GB1230

Каталожный номер:A210444000003

Комплект:8

Примечание:

№ на схеме:25

Наименование:Nut M30GB6170 10

Каталожный номер:A210307000009

Комплект:4

Примечание:

№ на схеме:26

Наименование:Shim

Каталожный номер:A820101327187

Комплект:10

Примечание:

№ на схеме:27

Наименование:Bolt M30x170(GB5782) 10.9

Каталожный номер:A210110000435

Комплект:2

Примечание:

№ на схеме:28

Наименование:Nut

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:25

Примечание:

№ на схеме:30

Наименование:Bolt M16x90GB5782 Grade 10.9

Каталожный номер:A311141609016

Комплект:25

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:A210405000002

Комплект:2

Примечание:

№ на схеме:32

Наименование:Bolt M14x30GB5783 10.9

Каталожный номер:A210111000205

Комплект:2

Примечание:

№ на схеме:33

Наименование:Plate, retaining

Каталожный номер:A820101343538

Комплект:1

Примечание:

№ на схеме:34

Наименование:Cushion, battery

Каталожный номер:A820606030643

Комплект:4

Примечание:

№ на схеме:35

Наименование:Washer

Каталожный номер:60060565

Комплект:2

Примечание:8GB96.1
