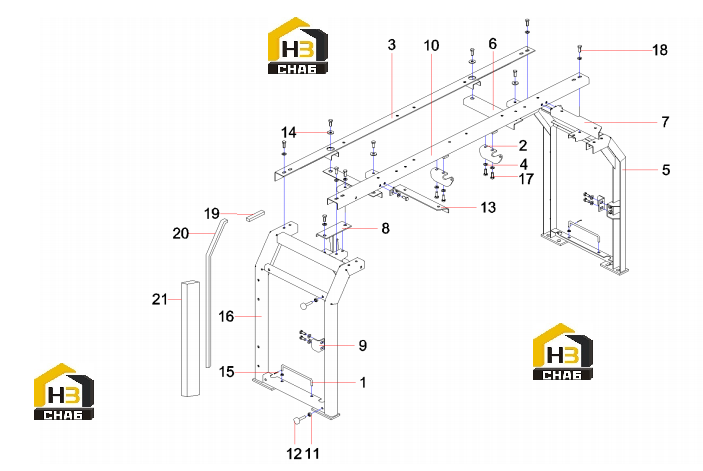

Каркас 13577311

← Компонент кузова 10872465 Накладка двери левая 10872468 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Catch

Каталожный номер:11020728

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bracket - Spring (Air)

Каталожный номер:11291973

Комплект:2

Примечание:

№ на схеме:3

Наименование:front cross railSY75C9I3H.1.6.1.3

Каталожный номер:13139930

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000637

Комплект:18

Примечание:10GB97.1

№ на схеме:5

Наименование:Bracket - Door (Rh)

Каталожный номер:11234180

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plate - Connecting (Rh)

Каталожный номер:11234423

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bracket As - Rear

Каталожный номер:11291906

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bracket SY75C9I3H.1.6.1.4

Каталожный номер:13139936

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plate - Lock

Каталожный номер:10869554

Комплект:2

Примечание:

№ на схеме:10

Наименование:bracket SY75C9I4R.1.6.1.2

Каталожный номер:13577314

Комплект:1

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:12

Наименование:Setscrew

Каталожный номер:A810502019056

Комплект:4

Примечание:

№ на схеме:13

Наименование:left(b) bracket weldment

Каталожный номер:13139938

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:4

Примечание:

№ на схеме:15

Наименование:Pin, Cotter

Каталожный номер:A210491000007

Комплект:2

Примечание:

№ на схеме:16

Наименование:left door support

Каталожный номер:13139927

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:18

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:4

Примечание:

№ на схеме:19

Наименование:Sponge

Каталожный номер:12049959

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sponge

Каталожный номер:12049855

Комплект:1

Примечание:

№ на схеме:21

Наименование:Sponge, limit

Каталожный номер:12121473

Комплект:2

Примечание:
