Узел рукояти 10475467

← Узел стрелы 10475467 Крепление ковша 10475467 →

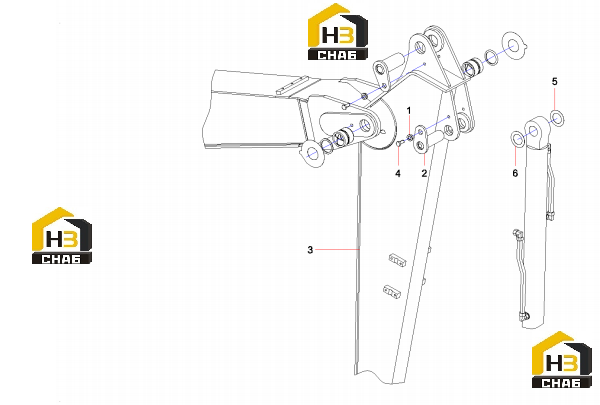

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sleeve

Каталожный номер:A820202004035

Комплект:2

Примечание:

№ на схеме:2

Наименование:Roll, pin

Каталожный номер:A810312110099

Комплект:1

Примечание:

№ на схеме:3

Наименование:Arm

Каталожный номер:12001886

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000205

Комплект:2

Примечание:M14x30GB5783-00 10.9

№ на схеме:5

Наименование:Shim

Каталожный номер:A820102010783

Комплект:11

Примечание:

№ на схеме:6

Наименование:Shim

Каталожный номер:A820102010784

Комплект:11

Примечание:
