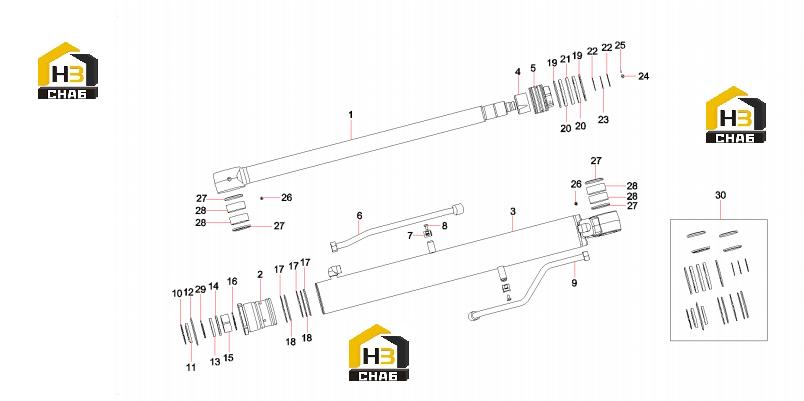

Цилиндр стрелы 60199325

← Цилиндр рукояти 60199326 Ковш 10468495 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rod, piston

Каталожный номер:60080499

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sleeve, guide

Каталожный номер:60208568

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder block

Каталожный номер:60080457

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sleeve, buffer

Каталожный номер:60080479

Комплект:1

Примечание:

№ на схеме:5

Наименование:Piston

Каталожный номер:60080489

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipeline GP, boom cylinder

Каталожный номер:60080447

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clamp

Каталожный номер:60080508

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210111000088

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pipeline GP, boom cylinder

Каталожный номер:60080448

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring, retaining

Каталожный номер:60080432

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring, dust

Каталожный номер:A880808070031

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:24001034

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring, seal

Каталожный номер:60072118

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring, buffer

Каталожный номер:60038846

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sleeve, sliding

Каталожный номер:60080469

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, retaining

Каталожный номер:60080430

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring, retaining

Каталожный номер:60080406

Комплект:3

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:B230101000849

Комплект:2

Примечание:

№ на схеме:19

Наименование:Ring, contaminant

Каталожный номер:60080524

Комплект:2

Примечание:

№ на схеме:20

Наименование:Ring, guide

Каталожный номер:60080418

Комплект:2

Примечание:

№ на схеме:21

Наименование:Ring, seal

Каталожный номер:60080517

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ring, retaining

Каталожный номер:60080404

Комплект:2

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:B210609000280

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:A210209000015

Комплект:1

Примечание:

№ на схеме:25

Наименование:Ball, steel

Каталожный номер:60080467

Комплект:1

Примечание:

№ на схеме:26

Наименование:Cup, oil

Каталожный номер:A210805000002

Комплект:2

Примечание:

№ на схеме:27

Наименование:Ring, dust

Каталожный номер:60080455

Комплект:4

Примечание:

№ на схеме:28

Наименование:Sleeve, shaft

Каталожный номер:60072311

Комплект:4

Примечание:

№ на схеме:29

Наименование:Ring, retainer, switch

Каталожный номер:60169597

Комплект:1

Примечание:

№ на схеме:30

Наименование:Repair kit, cylinder, boom

Каталожный номер:60208558

Комплект:1

Примечание:
