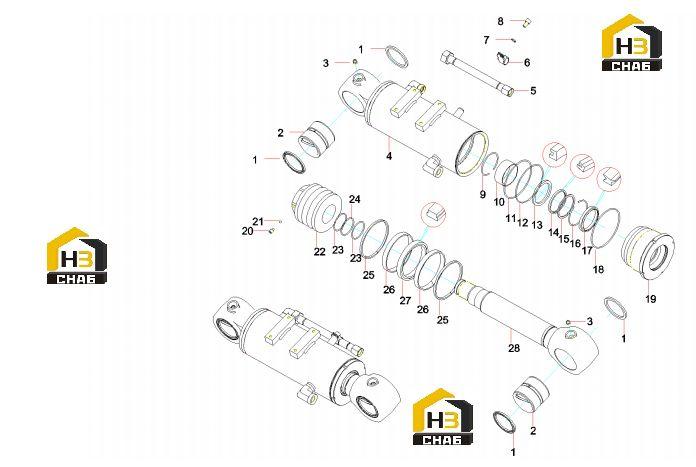

Цилиндр отвала 11281501

← Комплектующие редуктора 60184685 Стекла кабины 60128283 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ring, dust

Каталожный номер:A880808070019

Комплект:4

Примечание:

№ на схеме:2

Наименование:Sleeve

Каталожный номер:11281381

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cup, oil

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:4

Наименование:Cylinder Assem.ZX65.3.4B.2

Каталожный номер:12831132

Комплект:1

Примечание:

№ на схеме:5

Наименование:Lines Gp - Oil

Каталожный номер:11270571

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clamp，tube

Каталожный номер:11647963

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210401000001

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:A210204000202

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring, retainer

Каталожный номер:A210417000075

Комплект:1

Примечание:

№ на схеме:10

Наименование:Sleeve

Каталожный номер:A880809020008

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal - O - Ring

Каталожный номер:A880802040017

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring - Retaining

Каталожный номер:A880804040032

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring,seal

Каталожный номер:60084612

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sealing ring

Каталожный номер:60107394

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring - Bearing

Каталожный номер:A880806030100

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, retainer

Каталожный номер:A210417000103

Комплект:1

Примечание:

№ на схеме:17

Наименование:Dust ring

Каталожный номер:60136782

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:21011613

Комплект:1

Примечание:

№ на схеме:19

Наименование:Guide SleeveZX65.3.4B-1

Каталожный номер:12831131

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:A210208000008

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ball, steel

Каталожный номер:A880899030000

Комплект:1

Примечание:

№ на схеме:22

Наименование:Piston

Каталожный номер:11281374

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ring - Retaining

Каталожный номер:A880804040050

Комплект:2

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:A210608000078

Комплект:1

Примечание:

№ на схеме:25

Наименование:Ring - Dirt

Каталожный номер:A880806030050

Комплект:2

Примечание:

№ на схеме:26

Наименование:Ring - Wear

Каталожный номер:A880806030086

Комплект:2

Примечание:123x130x15

№ на схеме:27

Наименование:Ring,seal

Каталожный номер:60087457

Комплект:1

Примечание:

№ на схеме:28

Наименование:Rod - Piston

Каталожный номер:11270434

Комплект:1

Примечание:
