Трубопровод стрелы a810201068291

← Крепление ковша 10475467 Цилиндр ковша 60199324 →

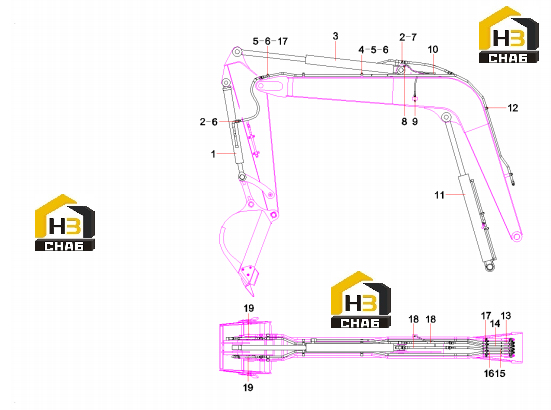

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder, bucket

Каталожный номер:60199324

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:14

Примечание:

№ на схеме:3

Наименование:Cylinder, arm

Каталожный номер:60199326

Комплект:1

Примечание:

№ на схеме:4

Наименование:Upper tube clamp

Каталожный номер:12085732

Комплект:6

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210111000120

Комплект:14

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210491000120

Комплект:14

Примечание:

№ на схеме:7

Наименование:Connector

Каталожный номер:A820205002385

Комплект:14

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:A820205000858

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:10223366

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:B230103003046

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cylinder, boom

Каталожный номер:60199325

Комплект:1

Примечание:

№ на схеме:12

Наименование:Upper tube clampSY75C3.3.2-2A

Каталожный номер:12085733

Комплект:4

Примечание:

№ на схеме:13

Наименование:Pipe GP, steel

Каталожный номер:11605371

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pipe GP, steel

Каталожный номер:10549477

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pipe GP, steel

Каталожный номер:10549478

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pipe GP, steel

Каталожный номер:11605369

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pipe, supporting

Каталожный номер:10218052

Комплект:10

Примечание:

№ на схеме:18

Наименование:Hose, rubber

Каталожный номер:60078357

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hose, rubber

Каталожный номер:60113789

Комплект:2

Примечание:
