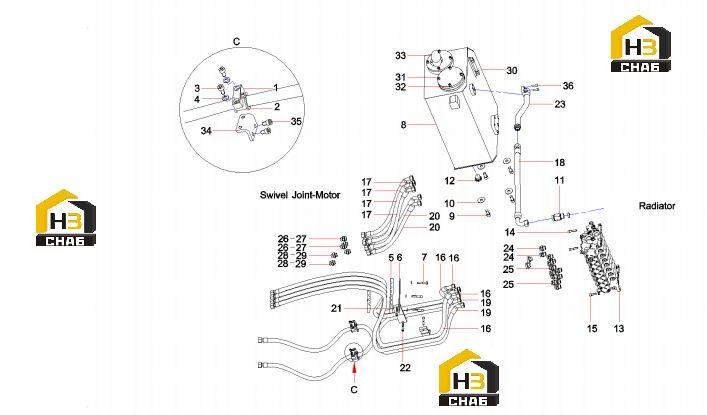

Трубопровод гидравлического бака 12158687

← Система гидравлическая 12158687 Насос плунжерный b220301000569 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Block, mounting

Каталожный номер:11664307

Комплект:4

Примечание:

№ на схеме:2

Наименование:Clamp, pipe, rubber

Каталожный номер:A820202005473

Комплект:2

Примечание:

№ на схеме:3

Наименование:Screw

Каталожный номер:A210204000335

Комплект:4

Примечание:M10x55GB70.1 10.9

№ на схеме:4

Наименование:Washer

Каталожный номер:A210401000017

Комплект:6

Примечание:

№ на схеме:5

Наименование:Clip, hose

Каталожный номер:A820601040450

Комплект:2

Примечание:

№ на схеме:6

Наименование:Plate, pressure

Каталожный номер:A820101357603

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:A210204000357

Комплект:3

Примечание:M10x60GB70.1 10.9

№ на схеме:8

Наименование:Tank GP, hydraulic

Каталожный номер:12158635

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M20x130GB70.1 Grade 10.9

Каталожный номер:A210204000198

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210405000003

Комплект:4

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:10620906

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plug

Каталожный номер:B210780001397

Комплект:2

Примечание:

№ на схеме:13

Наименование:Valve, main control

Каталожный номер:60015195

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:A210204000356

Комплект:2

Примечание:M10x50GB70.1 10.9

№ на схеме:15

Наименование:Screw

Каталожный номер:A210204000215

Комплект:5

Примечание:M10x35GB70.1 10.9

№ на схеме:16

Наименование:Hose

Каталожный номер:60028445

Комплект:4

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:B230103005734

Комплект:4

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103001586

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:B230103005609

Комплект:2

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:B230103006472

Комплект:2

Примечание:

№ на схеме:21

Наименование:Clamp, pipe

Каталожный номер:10209832

Комплект:4

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:24002398

Комплект:6

Примечание:M8x50GB70.1 12.9

№ на схеме:23

Наименование:Pipe, oil return

Каталожный номер:A810201024807

Комплект:1

Примечание:

№ на схеме:24

Наименование:Connector, pipe

Каталожный номер:B210780000824

Комплект:2

Примечание:

№ на схеме:25

Наименование:Connector, pipe

Каталожный номер:B210780000184

Комплект:12

Примечание:

№ на схеме:26

Наименование:Connector

Каталожный номер:A820205002377

Комплект:4

Примечание:

№ на схеме:27

Наименование:O-ring

Каталожный номер:A230101000244

Комплект:4

Примечание:

№ на схеме:28

Наименование:Connector

Каталожный номер:A820205002378

Комплект:2

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:A230101000243

Комплект:2

Примечание:

№ на схеме:30

Наименование:Sponge, hydraulic tank

Каталожный номер:12157657

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:32

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:4

Примечание:

№ на схеме:33

Наименование:Valve, breather

Каталожный номер:60049793

Комплект:1

Примечание:

№ на схеме:34

Наименование:pipeline bearerSY75C3.1-9

Каталожный номер:12796771

Комплект:2

Примечание:

№ на схеме:35

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:4

Примечание:M10x30GB5783 10.9

№ на схеме:36

Наименование:Screw

Каталожный номер:A210204000354

Комплект:4

Примечание:M10x30GB70.1 10.9
