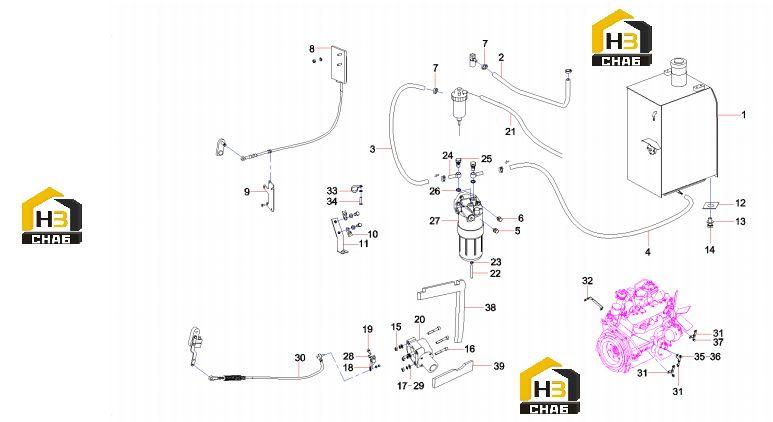

Система топливная 11919286

← Радиатор 60037353 Бак топливный 10866074 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tank GP, fuel

Каталожный номер:10866074

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:A820606020522

Комплект:1

Примечание:

№ на схеме:3

Наименование:Oil inlet tube of

Каталожный номер:12158923

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil inlet tube of primary

Каталожный номер:12339509

Комплект:1

Примечание:

№ на схеме:5

Наименование:False

Каталожный номер:A210204000347

Комплект:2

Примечание:M8x35GB70.1 10.9

№ на схеме:6

Наименование:Screw

Каталожный номер:A210204000151

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clip, hose

Каталожный номер:21053360

Комплект:7

Примечание:

№ на схеме:8

Наименование:manual flameout control cable

Каталожный номер:60142856

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plate, fixing, flexible bearing

Каталожный номер:11728244

Комплект:1

Примечание:

№ на схеме:10

Наименование:the fixty of line

Каталожный номер:60176191

Комплект:7

Примечание:

№ на схеме:11

Наименование:Bracket, MTG, guy

Каталожный номер:10138452

Комплект:1

Примечание:

№ на схеме:12

Наименование:Gasket

Каталожный номер:A820101118172

Комплект:10

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210405000003

Комплект:4

Примечание:

№ на схеме:14

Наименование:Bolt M20x130GB70.1 Grade 10.9

Каталожный номер:A210204000198

Комплект:4

Примечание:M16x35GB70.1 10.9

№ на схеме:15

Наименование:Nut

Каталожный номер:A210307000017

Комплект:3

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:A210204000012

Комплект:3

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210405000011

Комплект:9

Примечание:

№ на схеме:18

Наименование:Arm, throttle motor

Каталожный номер:11626828

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:A210204000147

Комплект:1

Примечание:

№ на схеме:20

Наименование:Motor,throttle

Каталожный номер:60099069

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:A820606020543

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:10949800

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hoop, hose

Каталожный номер:A229900001345

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose GP, fuel

Каталожный номер:60018586

Комплект:2

Примечание:

№ на схеме:25

Наименование:Link bolt

Каталожный номер:60064766

Комплект:2

Примечание:

№ на схеме:26

Наименование:Shim

Каталожный номер:60064764

Комплект:4

Примечание:

№ на схеме:27

Наименование:Filter, fuel (primary)

Каталожный номер:60064763

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:A210401000001

Комплект:3

Примечание:

№ на схеме:30

Наименование:throttle guy assembly

Каталожный номер:60142853

Комплект:1

Примечание:

№ на схеме:31

Наименование:bent plate

Каталожный номер:12061846

Комплект:3

Примечание:

№ на схеме:32

Наименование:fixed frame

Каталожный номер:12063165

Комплект:1

Примечание:

№ на схеме:33

Наименование:Clamp, harness

Каталожный номер:60149607

Комплект:5

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:6

Примечание:M10x16GB5783 10.9

№ на схеме:35

Наименование:Bolt

Каталожный номер:A210111000343

Комплект:1

Примечание:M8x20GB5783 10.9

№ на схеме:36

Наименование:Washer

Каталожный номер:A210405000007

Комплект:1

Примечание:

№ на схеме:37

Наименование:Bolt

Каталожный номер:60122059

Комплект:3

Примечание:M10x1.25x25GB5786 10.9

№ на схеме:38

Наименование:Sponge, sealing

Каталожный номер:12605188

Комплект:1

Примечание:

№ на схеме:39

Наименование:Sponge, sealing

Каталожный номер:12605190

Комплект:1

Примечание:
