Система очистки воздуха 11097777

← Системы двигателя 12151522 Фильтр воздушный b222100000599 →

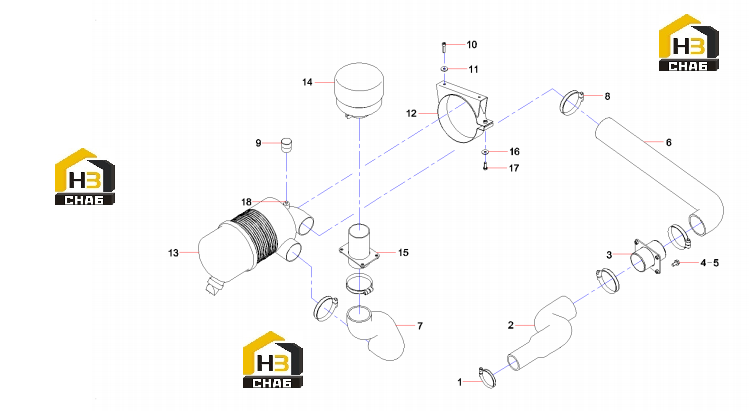

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Anchor ear, T-type

Каталожный номер:A229900002031

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose, air inlet (inner)

Каталожный номер:10053480

Комплект:1

Примечание:

№ на схеме:3

Наименование:Flange, steel pipe

Каталожный номер:10053483

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:A210204000147

Комплект:8

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210405000007

Комплект:10

Примечание:

№ на схеме:6

Наименование:Hose, air inlet, outer

Каталожный номер:10053484

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose, coupling, prefilter

Каталожный номер:10237835

Комплект:1

Примечание:

№ на схеме:8

Наименование:Anchor ear, T-type

Каталожный номер:A229900003759

Комплект:5

Примечание:

№ на схеме:9

Наименование:Sensor, air cleaner

Каталожный номер:60148482

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:2

Примечание:

№ на схеме:11

Наименование:False

Каталожный номер:A210404000005

Комплект:3

Примечание:

№ на схеме:12

Наименование:Hoop, air cleaner

Каталожный номер:10083933

Комплект:1

Примечание:

№ на схеме:13

Наименование:Air cleaner

Каталожный номер:B222100000599

Комплект:1

Примечание:

№ на схеме:14

Наименование:Prefilter, air

Каталожный номер:60016404

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bracket, precleaner

Каталожный номер:10386841

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210401000017

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000092

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector, sensor, air cleaner

Каталожный номер:B229900003909

Комплект:1

Примечание:
