Корпус вентилятора и радиатора охлаждения 12151506

Корпус вентилятора и радиатора охлаждения 12151506

← Фильтр воздушный b222100000599 Радиатор 60037353 →

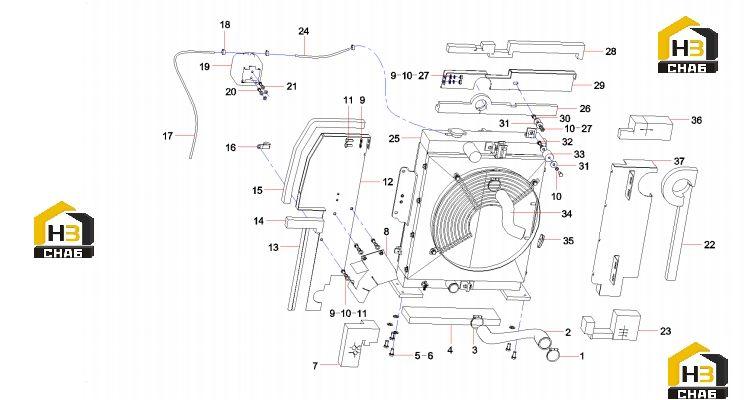

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Clamp
Каталожный номер:60040286
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose, radiator (lower)
Каталожный номер:10665167
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Clamp
Каталожный номер:60040288
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Seal, rear
Каталожный номер:10723251
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:A210111000101
Комплект:6
Примечание:M12x25GB5783 10.9
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:A210405000001
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Sponge
Каталожный номер:12151327
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Guard, belt
Каталожный номер:A810102070285
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:A210405000011
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:A210401000001
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:A210111000018
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Plate, rear
Каталожный номер:12151412
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Strip, sealing
Каталожный номер:12151480
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Sponge
Каталожный номер:12151322
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Sponge
Каталожный номер:12151320
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Clip
Каталожный номер:A230200000170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hose
Каталожный номер:11724314
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Hoop, hose
Каталожный номер:A229900001345
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Tank GP, reserve
Каталожный номер:A229900004825
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Bolt
Каталожный номер:A210111000089
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Washer
Каталожный номер:A210405000007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Sponge
Каталожный номер:12151324
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Sponge
Каталожный номер:12151323
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Hose
Каталожный номер:11722805
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Radiator
Каталожный номер:60037353
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Sponge
Каталожный номер:12151326
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Nut
Каталожный номер:A210307000017
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Sponge
Каталожный номер:12151321
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Plate, upper
Каталожный номер:12151413
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Bolt
Каталожный номер:A210111000023
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Washer
Каталожный номер:A210404000003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Bolt
Каталожный номер:A210111000011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Sleeve, spacer
Каталожный номер:A230102000054
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Hose, radiator (upper)
Каталожный номер:11289768
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Clamp
Каталожный номер:60040287
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Sponge
Каталожный номер:12151325
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Plate, front
Каталожный номер:12151414
Комплект:1
Примечание:
