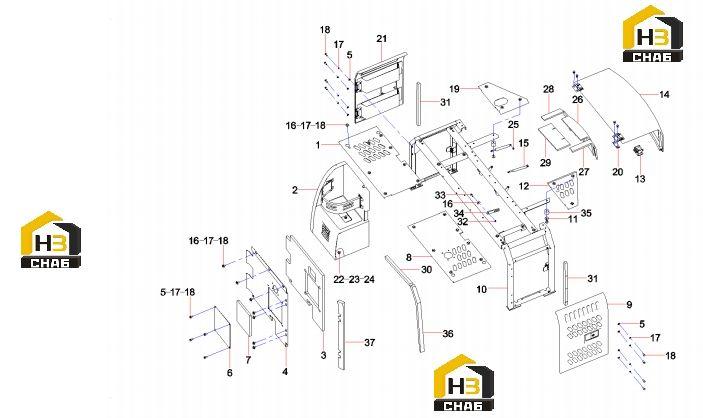

Комплектующие каркаса кабины 12146141

← Блок кондиционера 60030991 Компонент кузова 10872465 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Coverplate, right

Каталожный номер:11234419

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hood AS, engine, front

Каталожный номер:10872465

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sponge, partition

Каталожный номер:11295356

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plate GP, spacer

Каталожный номер:12150776

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210405000011

Комплект:20

Примечание:

№ на схеме:6

Наименование:Plate, sealing

Каталожный номер:10869540

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sponge, sealing plate

Каталожный номер:11049187

Комплект:1

Примечание:

№ на схеме:8

Наименование:Coverplate AS, left

Каталожный номер:11234434

Комплект:1

Примечание:

№ на схеме:9

Наименование:Panel GP, door, left

Каталожный номер:10872468

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bracket GP

Каталожный номер:11234424

Комплект:1

Примечание:

№ на схеме:11

Наименование:False

Каталожный номер:A210404000004

Комплект:2

Примечание:

№ на схеме:12

Наименование:Coverplate AS, rear, left

Каталожный номер:11234443

Комплект:1

Примечание:

№ на схеме:13

Наименование:Lock catch AS

Каталожный номер:11292833

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cover GP, rear

Каталожный номер:11297512

Комплект:1

Примечание:

№ на схеме:15

Наименование:Spring, air, rear hood

Каталожный номер:60078542

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210404000003

Комплект:32

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210401000001

Комплект:51

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:51

Примечание:

№ на схеме:19

Наименование:Coverplate, rear, right

Каталожный номер:11234420

Комплект:1

Примечание:

№ на схеме:20

Наименование:Shim, adjusting

Каталожный номер:11234421

Комплект:2

Примечание:

№ на схеме:21

Наименование:Panel GP, door, right

Каталожный номер:10872431

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000038

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:25

Наименование:Nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:26

Наименование:Sponge

Каталожный номер:10869568

Комплект:1

Примечание:

№ на схеме:27

Наименование:Sponge

Каталожный номер:10869571

Комплект:1

Примечание:

№ на схеме:28

Наименование:Sponge

Каталожный номер:10869567

Комплект:1

Примечание:

№ на схеме:29

Наименование:Sponge

Каталожный номер:10869569

Комплект:1

Примечание:

№ на схеме:30

Наименование:Sponge

Каталожный номер:12049959

Комплект:1

Примечание:

№ на схеме:31

Наименование:Sponge, limit

Каталожный номер:12121473

Комплект:2

Примечание:

№ на схеме:32

Наименование:Nut

Каталожный номер:A210307000017

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bolt

Каталожный номер:A210111000023

Комплект:1

Примечание:

№ на схеме:34

Наименование:Rod, pull

Каталожный номер:11454028

Комплект:1

Примечание:

№ на схеме:35

Наименование:Sleeve, spacer

Каталожный номер:A230102000054

Комплект:2

Примечание:

№ на схеме:36

Наименование:Sponge

Каталожный номер:12049855

Комплект:1

Примечание:

№ на схеме:37

Наименование:Sponge

Каталожный номер:12151114

Комплект:1

Примечание:
