Узел ковша 13648432

Узел ковша 13648432

← Узел рукояти 13648432 Трубопровод стрелы 13647670 →

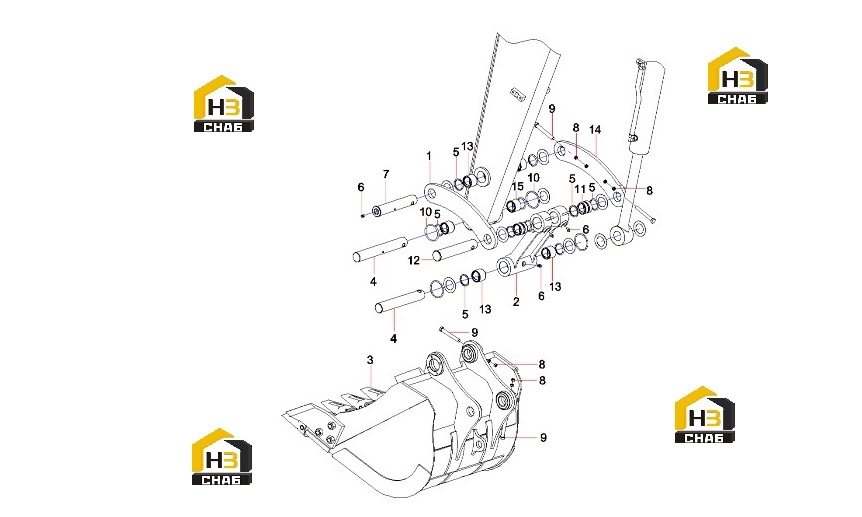

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Rocker, left
Каталожный номер:A810312090019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Rod, connecting
Каталожный номер:A810312100032
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bucket
Каталожный номер:-
Комплект:1
Примечание:Modification or other
0 ₽
шт
№ на схеме:4
Наименование:Pin roll
Каталожный номер:A820301021349
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:DLI-ring, dustproof
Каталожный номер:B230101001119
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Cup, oil M10x1JB7940.1
Каталожный номер:A210804000002
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pin roll
Каталожный номер:A820301021346
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nut M16GB617010
Каталожный номер:A210307000028
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw M16x120GB5782
Каталожный номер:A210110000035
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-ring
Каталожный номер:A880802010064
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Sleeve, shaft
Каталожный номер:A820202005321
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pin roll
Каталожный номер:A820301021347
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Sleeve, shaft
Каталожный номер:A820202005320
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Rocker, right
Каталожный номер:A810312090020
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Shaft Sleeve SY75.3-1A
Каталожный номер:13370484
Комплект:2
Примечание:
